工作原理
散熱器閃光對焊機采用兩臺125KVA工頻阻焊變壓器為電源,兩端同時壓緊、放電閃光、頂鍛,完成兩個鋼制散熱器片頭與中間橢圓管的對接.燒化量、頂鍛量、焊接電流均由PLC通過通過液晶屏設定、顯示

焊接范圍
焊接適用范圍廣，原則上能鍛造的金屬材料都可以用閃光對焊焊接。例如低碳鋼、高碳鋼、合金鋼、不銹鋼等有色金屬及合金都可以用閃光對焊焊接。
焊接截面積范圍大，一般從幾十至幾萬mm2截面積都能焊接。

鋼筋對焊機的操作要點
對焊機操作人員經過培訓，熟悉對焊機構造、性能、操作規程，并掌握工藝參數選擇、質量檢查規范等知識。
操作前應檢查焊機各機構是否靈敏可靠，電氣系統是否安全，冷卻水泵系統有無漏水現象，各潤滑部位是否注油良好等。
嚴禁對焊超過規定直徑的鋼筋，主筋對焊先焊后冷拉。為確保焊接質量，在感覺端頭約150mm范圍內，要進行清污、除銹及矯正等工作。
操作人員作業時，帶好有色防護眼鏡及帽子等，以免弧光刺激眼睛和熔化的金屬灼傷皮膚。
對焊機應停放在清潔干燥和通風的地方，現場使用的對焊機應設有防雨、防潮、防曬的機棚，并備有消防器具，施焊范圍內不可堆放易燃物。
對焊機應設有接線開關，并裝在開關箱內，熔絲的容量應為該機容量的1.5倍。焊機外殼接地良好。
對焊后外觀檢查，鋼筋接頭應適當鐓粗，表面沒有裂紋和明顯燒傷。接頭軸線曲軸不大于6°，偏移不大于鋼筋直徑的1/10，并不得大于2mm。
作業后要清理好場地，消滅火種，冬季還要壓縮空氣吹凈冷卻管路中存水，切斷電源。

頂鍛階段
在閃光階段結束時，立即對工件施加足夠的壓力，接口間隙迅速減小過梁停止爆破，即進入頂鍛階段。頂鍛的作用是密封工件端面的間隙和液體金屬過梁爆破后留下的火口，同時擠出端面的液態金屬及氧化夾雜物，使?jié)崈舻乃苄越饘倬o密接觸，并使接頭區產生一定的塑性變形，以促進再結晶的進行、形成共同晶粒、獲得牢固的接頭。閃光對焊時在加熱過程中雖有熔化金屬，但實質上是塑性狀態焊接。
預熱閃光對焊是在閃光階段之前先以斷續的電流脈沖加熱工件，然后在進入閃光和頂鍛階段。預熱目的如下：
（1）減小需用功率可以在小容量的焊機上焊接斷面面積較大的工件，因為當焊機容量不足時，若不先將工件預熱到一定溫度，就不可能激發連續的閃光過程。此時，預熱是不得已而采取的手段。
（2）降低焊后的冷卻速度這將有利于防止淬火鋼接頭在冷卻時產生淬火組織和裂紋。
（3）縮短閃光時間可以減少閃光余量，節約貴重金屬。
預熱不足之處是：
（1）延長了焊接周期，降低了生產率；
（2）使過程的自動化更加復雜；
（3）預熱控制較困難。預熱程度若不一致，就會降低接頭質量的穩定性。

閃光對焊的電阻和加熱
閃光對焊時的接觸電阻Rc即為兩工件端面間液體金屬過梁的總電阻，其大小取決于同時存在的過梁數及其橫斷面積。后兩項又與工件的橫斷面積、電流密度和兩工件的接近速度有關。隨著這三者的增大，同時存在的過梁數及其橫截面積增大，Rc將減小。
閃光對焊的Rc比電阻對焊大得多，并且存在于整個閃光階段，雖然其電阻值逐漸減小，但始終大于工件的內部電阻，直到頂鍛開始瞬間Rc才完全消失。圖14-5是閃光對焊時Rc、2Rω和R變化的一般規律。Rc逐漸減小是由于在閃光過程中，隨著端面溫度的升高，工件接近速度逐漸增大，過梁的數目和尺寸都隨之增大的緣故。
由于Rc大并且存在整個閃光階段，所以閃光對焊時接頭的加熱主要靠Rc。

對焊機應用
其應用范圍可歸納如下：
（1）工件的接長 例如帶鋼、型材、線材、鋼筋、鋼軌、鍋爐鋼管、石油和天然氣輸送等管道的對焊。
（2）環形工件的對焊 例如汽車輪輞和自行車、摩托車輪圈的對焊、各種鏈環的對焊等。
（3）部件的組焊 將簡單軋制、鍛造、沖壓或機加工件對焊成復雜的零件，以降低成本。例如汽車方向軸外殼和后橋殼體的對焊，各種連桿、拉桿的對焊，以及特殊零件的對焊等。
（4）異種金屬的對焊 可以節約貴重金屬，提高產品性能。例如刀具的工作部分（高速鋼）與尾部（中碳鋼）的對焊，內燃機排氣閥的頭部（耐熱鋼）與尾部（結構鋼）的對焊，鋁銅導電接頭的對焊等。
碳素鋼的閃光對焊
這類材料具有電阻系數高，加熱時碳元素的氧化為接口提供保護性氣氛，不含有生成高熔點氧化物的元素等優點。因而都屬于焊接性較好的材料。
隨著鋼中的含碳量的增加，電阻系數增大、結晶區間、高溫強度及淬硬傾向都隨之增大。因而需要相應增加頂鍛壓強和頂鍛留量。為了減輕淬火的影響?？刹捎妙A(yù)熱閃光對焊，并進行焊后熱處理。
碳素鋼閃光對焊時，由于碳向加熱端面擴散并被強烈氧化，以及頂鍛時，半溶化區內含碳量高的溶化金屬被擠出，所以在接頭處形成含碳量低的貧碳層（呈白色，也稱亮帶）。貧碳層的寬度隨著鋼含量的提高、預熱時間的加長而增寬；隨著含碳量的增大和氣體介質氧化傾向的減弱而變窄。采用長時間的熱處理可以消除貧碳層。
用得多的是碳素鋼閃光對焊。只要焊接條件選擇適當，一般不會出現困難。甚至對溶焊來說比較難焊的鑄鐵也是一樣。
鑄鐵通常采用預熱閃光對焊，用連續閃光對焊容易形成白口。由于含碳量很高，閃光時產生大量的保護氣氛，自保護作用較強，即使在工藝參數波動很大時，在接口中也只有少量氧化夾雜物。
合金元素含量對鋼性能的影響和應采取的工藝措施如下：
1）鋼中的鋁、鉻、硅、鉬等元素易生成高熔點氧化物，應增大閃光和頂鍛速度，以減少其氧化。
2）合金元素含量增加，高溫強度提高，應增加頂鍛壓強。
3）對于珠光體鋼，合金元素增加，淬火傾向性就增大，應采取防止淬火脆化的措施。
低合金鋼的焊接特點與中碳鋼相似，具有淬硬傾向，應采用相應的熱處理方法。這類鋼的高溫強度大，易生成氧化物夾雜，需要采用較高的頂鍛壓強，較高的閃光和頂鍛速度。
高碳合金鋼除具有高碳鋼的特點外，還含有一定數量的合金元素。由于含碳量高，結晶溫度區間寬，接口處的半熔區就較寬，如果頂鍛壓力不足，塑性變形量不夠，殘留在半溶化區內的液態金屬將形成疏松組織。還因含有合金元素，會形成高熔點氧化物夾雜。因此，需要較高的閃光和頂鍛速度，較大的頂鍛壓強和頂鍛留量。
鋁及其合金的閃光對焊
這類材料具有導電導熱性好，熔點低，易氧化且氧化物熔點高、塑性溫度區窄等特點，給焊接帶來困難。
鋁合金對焊的焊接性較差，工藝參數選擇不當時，極易產生氧化夾雜物、疏松等缺陷，使接頭強度和塑性急劇降低。閃光對焊時，采用很高的閃光和頂鍛速度、大的頂鍛留量和強迫形成的頂鍛模式。所需比功率也要比鋼件大得多。
銅及其合金的閃光對焊
銅的導熱性比鋁好，熔點較高，因而比鋁要難焊的多。純銅閃光對焊時，很難在端面形成液態金屬層和保持穩定的閃光過程，也很難獲得良好的塑性溫度區。為此，焊接時需要很高的后閃光速度、頂鍛速度和頂鍛壓強。
銅合金（如黃銅、青銅）的對焊比純銅容易。黃銅對焊時由于鋅的蒸發而使接頭性能下降，為了減少鋅的蒸發，也應采用很高的后閃光速度、頂鍛速度和頂鍛壓強。
鋁和銅用閃光對焊焊成的過渡接頭廣泛用于電機行業。由于它們的熔點相差很大，鋁的熔化比銅快4-5倍，所以要相應增大鋁的伸出長度。鋁和銅閃光對焊的工藝參數可參考下表。鋁和銅對焊時，可能形成金屬間化合物，增加接頭脆性。
桿件的對焊
多用于建筑業的鋼筋對焊，通常直徑d<10mm者用電阻對焊；d>10mm用連續閃光對焊；d>30mm用預熱閃光對焊。用手動對焊機時，由于焊機功率較?。ㄍǔ２怀^50KVA）d=15-20mm時，一般就要用預熱閃光對焊。
桿件對焊時可使用半圓形或V形夾鉗電極，后者可用于各種直徑，因而獲得廣泛應用。桿件屬實心斷面，剛性較大，可采用較長的伸出長度。

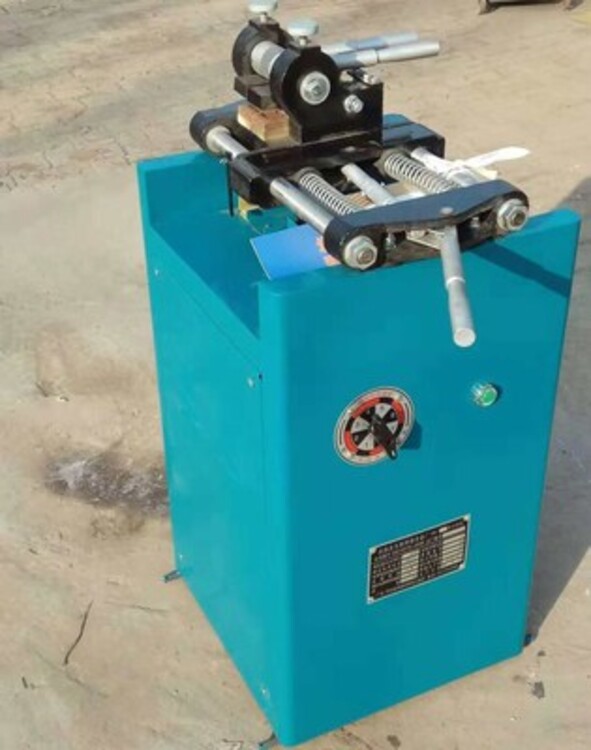

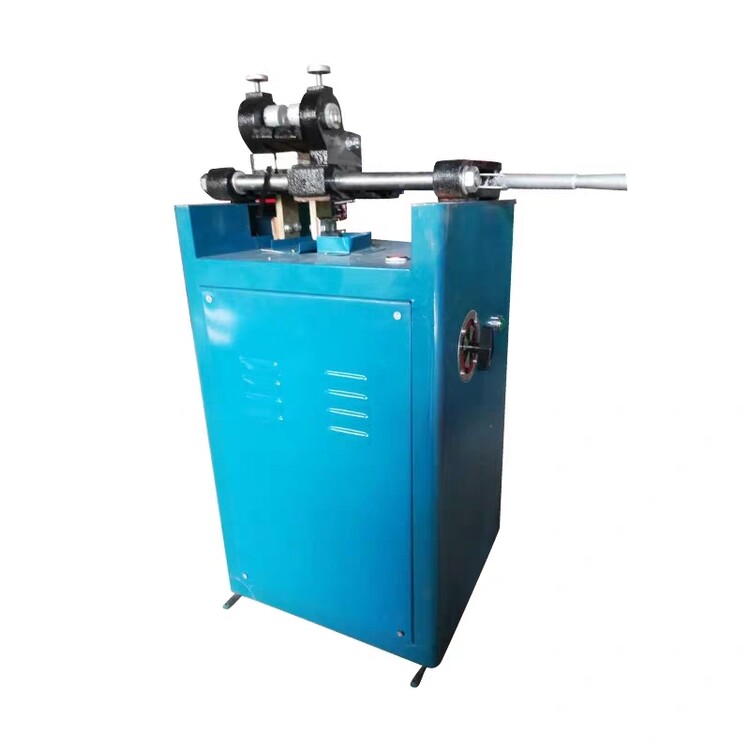

UN系列之UN-100型對焊機為杠桿加壓式對焊機，可用電阻焊和閃光焊法對低碳鋼、中碳鋼、部分合金鋼和有色金屬的各種棒、環、板條、管等型材進行焊接，用途廣泛。
