醴陵仿夯土黃泥墻廠家自銷 水泥基夯土墻 稻草黃泥土鋪裝民宿夯土墻設(shè)計(jì)

上海夢(mèng)遜實(shí)業(yè)有限公司主營（彩色透水混凝土、藝術(shù)地坪、壓花地坪 壓模地坪 夜光石路面、民宿夯土墻、北方夯土墻、稻谷泥墻面、仿古水泥基黃土墻 彩色瀝青路面）材料批發(fā) 廠家自銷 技術(shù)指導(dǎo) 施工隊(duì)伍

夯土墻的發(fā)展距今已有幾千年的歷史了，傳統(tǒng)夯土墻以生土為主要原材料，但這類不摻雜任何其他成分的夯土墻，在抗撞擊、承重性方面顯得相當(dāng)薄弱，尤其經(jīng)不起雨水的沖刷，經(jīng)過現(xiàn)代科技材料和改良夯筑工藝相結(jié)合，生產(chǎn)出了現(xiàn)代新型夯土墻，給大家介紹一下現(xiàn)代夯土墻配方是怎樣的。

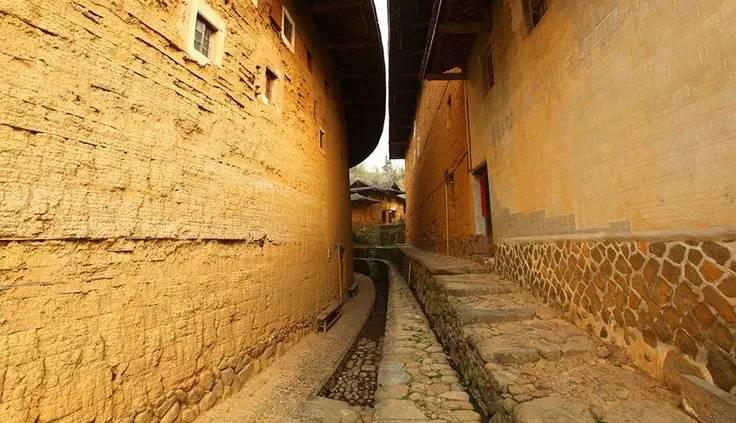

原生態(tài)夯土墻

為了解決傳統(tǒng)夯土墻的缺陷，現(xiàn)代夯土墻里面添加了很多固化劑，以增強(qiáng)它的承重性，通過抗壓強(qiáng)度、凍融循環(huán)等表征手段，篩選出性能適宜的“三合土”，其配方為：糯米漿濃度在1%～2%范圍內(nèi)，土灰質(zhì)量比不3：1，明礬濃度不超過0.1%，這種配比的夯土墻為滿足現(xiàn)代化居住條件提供借鑒和依據(jù)。

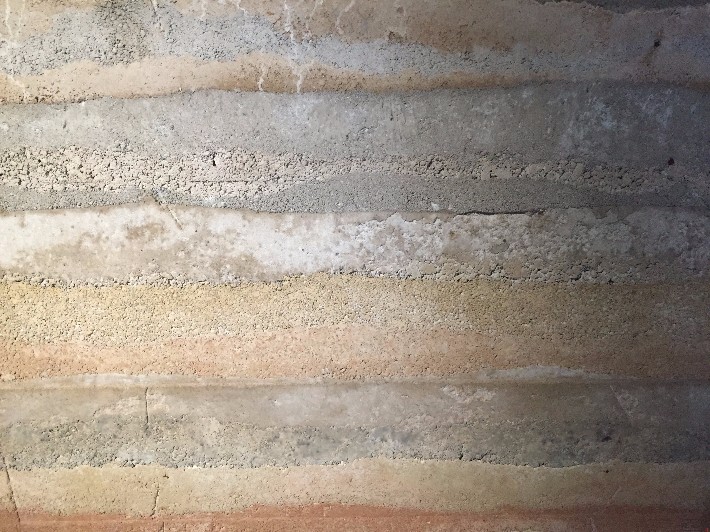

現(xiàn)代夯土墻

現(xiàn)代夯土墻配方，主要還是以三合土為主，至于確切的配比，還是要根據(jù)當(dāng)?shù)氐膶?shí)際情況來做調(diào)整，夯土墻的生態(tài)可持續(xù)意義，主要體現(xiàn)在其對(duì)于環(huán)境和氣候的很強(qiáng)的適應(yīng)能力，主要原因就在于生土本身的優(yōu)良物理性能和自然特性。

  2.石灰。石灰和土能兼容，但石灰改性的生土材料做成的夯土墻，耐水性差，非常容易開裂，前期強(qiáng)度低，在實(shí)際應(yīng)用中受到限制。含黏粒成分少的土體不宜用石灰改性。

        3.粉煤灰。通過試驗(yàn)研究分析得出，粉煤灰能減少開裂，但強(qiáng)度增長緩慢。隨著粉煤灰摻量的增加，除個(gè)別（如云黃）土體與素土相比抗壓強(qiáng)度無明顯降低外，其它大部分土體抗壓強(qiáng)度均有下降趨勢(shì)。

        4.石膏。脫硫石膏能調(diào)節(jié)夯土材料的凝固時(shí)間，但石膏單摻時(shí)無法改善生土材料的耐水性，加入激發(fā)劑后泛霜現(xiàn)象比較嚴(yán)重，在實(shí)際應(yīng)用中受到限制。

        5.高爐礦渣。礦渣能夠提高生土材料的活性，且耐水性好。礦渣對(duì)收縮變形的改性效果好，粉煤灰次之。為了得到強(qiáng)度高、軟化系數(shù)高的材料，礦渣是比較理想的礦物外加劑。但摻礦渣依然無法解決夯土穩(wěn)定性和耐久性的問題。同種土質(zhì)，摻礦渣的強(qiáng)度比摻粉煤灰的強(qiáng)度高，尤其是重夯下表現(xiàn)明顯，究其原因，一是從礦渣的化學(xué)成分分析，礦渣堿性組分大于粉煤灰中的堿性組分，摻入后與土體中氧化硅、氧化鋁在重夯下易于發(fā)生適量反應(yīng)，產(chǎn)生固化產(chǎn)物，其粒子數(shù)量增多，抗壓強(qiáng)度提高；二是從礦渣的比表面積分析，經(jīng)測定礦渣比表面積達(dá)600kg/平方米，而粉煤灰僅為400 kg/平方米左右。比表面積大的礦渣在夯實(shí)下反應(yīng)速率明顯粉煤灰。數(shù)據(jù)表明，達(dá)到3MPa強(qiáng)度要求的適合礦渣摻量大約為10%。

        6.纖維。植物纖維主要有：①麻絲②稻草③麥秸稈④竹片⑤紅柳⑥蘆葦⑦葛藤⑧谷殼⑨鋸末⑩麥糠人造纖維主要有：①玻璃纖維②聚丙烯纖維③纖維素纖維④聚乙烯醇纖維

        7.夯土土壤固化劑。夯土土壤固化劑是一款兼容并蓄、博采眾家之長的產(chǎn)品，兼有水泥、石灰、粉煤灰、石膏、高爐礦渣等的所有優(yōu)點(diǎn)，克服了這些材料的缺點(diǎn)，加入夯土土壤固化劑的生土材料強(qiáng)度和軟化系數(shù)顯著提高，收縮率明顯減小，能抑制開裂，不怕水的浸泡和風(fēng)雨的侵蝕，耐凍融，抗震性能好，經(jīng)久耐用，而且還可以在不加顏料的條件下保持夯土色彩的多樣性。

        四、其它材料配比建議

        水泥粉煤灰混合料的佳配合比C∶F=1∶3～1∶5，水泥石灰粉煤灰混合料的粘結(jié)料佳配比C∶L∶F=1∶2∶3～1∶4∶7。麥秸稈摻量增加，會(huì)增加材料內(nèi)部的孔隙，從而降低變形模量，當(dāng)摻量達(dá)到1%時(shí)，麥秸稈的拉結(jié)作用使破壞趨于延性。素土中淀粉的摻量在3%～4%為宜，5%摻量時(shí)，抗壓強(qiáng)度增加緩慢，抗剪切強(qiáng)度有下降的趨勢(shì)。摻入0.5%的麻草/稻草（長75px）的改性土，在佳含水量條件下夯實(shí)后，抗壓強(qiáng)度和抗剪強(qiáng)度效果好。相比素土而言，抗壓強(qiáng)度能提高約93%，抗剪切強(qiáng)度能提高約70%，摻入適量的淀粉（紅薯淀粉或支鏈淀粉）或麻草（或稻草）在一定程度上均能提高生土墻體的抗壓和抗剪性能，麻草的改性效果優(yōu)于淀粉。（稻草的摻量以0.5%～3%之間根據(jù)土質(zhì)尋求佳摻量）。

        土壤固化劑是用來固化土壤的一種新材料，成本低，強(qiáng)度高，不怕水，不易開裂，耐凍融，不易老化，經(jīng)久耐用，十多年來被廣泛應(yīng)用在：修筑路基。高速公路的底基層硬化，路及以下各等級(jí)路的基層和底基層硬化。簡易道路或臨時(shí)性道路的基層和面層硬化； 場地硬化。土地整理、停車場、堆料場、堆貨場、生產(chǎn)加工場等場地的硬化處理；修筑夯土墻。如夯土墻蔬菜大棚、夯土墻養(yǎng)殖大棚、夯土墻民居、夯土墻豪宅別墅、夯土墻山莊會(huì)所度假村、夯土景觀圍墻、修補(bǔ)興建土樓、夯土城墻及影視基地夯土外景、夯土碉堡炮樓等；制作粘土免燒磚；水利堤壩/人工湖/圍堰固化防滲；礦井/油井固化防滲；礦山回填/垃圾填埋；尾礦渣處理。采用土壤固化劑做成的夯土墻的特點(diǎn)：強(qiáng)度高、不怕水、不易開裂、耐凍融、不易老化、造價(jià)低、取材易、施工簡單、節(jié)能環(huán)保原生態(tài)、接地氣、冬暖夏涼、自然調(diào)節(jié)溫濕、靜心益健。
