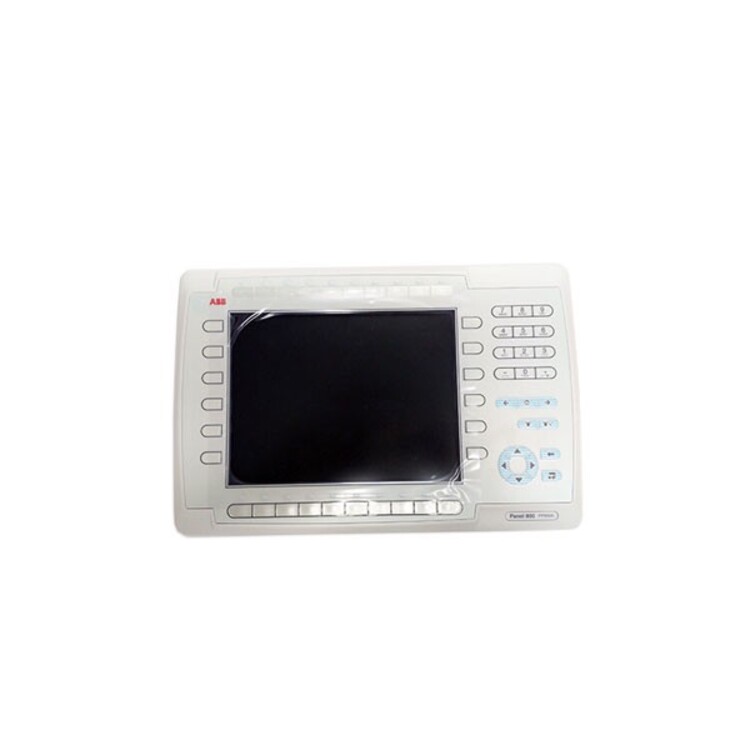

用于過程自動化系統的一系列用戶友好、直觀且符合人體工程學的操作面板
Panel 800版本6.2系列由用戶友好、直觀且符合人體工程學的操作面板組成，這些操作面板將纖薄、節省空間的尺寸與全面的功能相結合。Panel 800版本6由標準的黑色堅固面板組成，擁有更多接口選項、速度和明亮的顯示。

旨在使過程自動化變得容易，所有11個面板都配備了的過程和設備控制功能，通過觸摸液晶顯示屏進行操作。結合市場的性能和驚人的圖形能力，Panel 800侵蝕了普通操作面板和基于PC的HMI之間的界限。所有面板都使用ABB的Panel Builder工具進行配置，該工具包含應用中所需的所有基本功能。這些功能是根據客戶的需求和偏好進行測試和開發的。

使用方便
一個完全可部署的HMI，具有全面集成的模板和庫，適用于所有可能的流程。Panel Builder工具具有熟悉的Microsoft Windows環境和多語言支持，可實現非常快速、簡單和的工程設計。

的圖形
TFL/LED顯示屏中基于矢量的高分辨率圖形，具有基于圖標的界面導航和控制。

強大可靠的技術
面板800由堅固但重量輕的壓鑄粉末涂層鋁外殼構成。IP65/IP66前殼可承受潮濕、多塵和苛刻的環境。工作溫度范圍在-30oc至70o高濕度為95%。

真正開放的平臺
構建于開放式體系結構和技術之上。NET框架，這些面板能夠多品牌控制器連接。多種連接選項可用于本地通信、擴展、遠程訪問等。

點擊這里了解有關Panel 800特性和優勢的更多信息。

Panel 800提供一系列操作面板，從簡單的按鍵式面板到面板，從而提供多種通信接口、高速及精美的顯示。

我們的操作面板按照顯示尺寸和性能水平進行組織，因此您可以針對不同的應用選擇優化的HMI解決方案。Panel 800 V6版本主要有標準型和型兩類HMI解決方案：

操作面板 PP882和PP885能夠提供更多的通信接口選項、更快的速度和更精美的顯示。

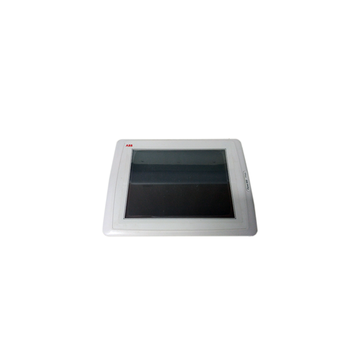

標準操作面板包含按鍵式面板PP874K、PP877K以及觸摸式面板PP871、PP874、 PP877，適用于極端環境溫度范圍。
Panel 800 v5.1版本 包含四種按鍵式面板PP820A、PP826A、PP836A、PP846A以及六種觸摸式面板PP815A、PP825A、PP835A、PP845A和PP865A。

所有 Panel 800 Version 6 的開發宗旨均是滿足人機通信的需要。 其中
融入了許多內置功能，如顯示和控制文本、動態指示、時間通道、警報和
配方處理。
Panel 800 Version 6 產品主要以面向元件的方式工作，從而便于熟悉和使
用。 通過 Panel Builder 配置工具可在 PC 上進行配置。 然后，便可將
項目傳遞到操作面板，并存儲在操作面板中。
PLC、伺服機構或驅動器等各類自動化設備均可連接到 Panel 800 Version 6。
在本手冊中，術語“控制器”即表示所連接的設備。

1. 根據本地電氣規范，在操作員面板上面的快速連接端的連接器和面板底
盤之間連接一根大小正確的電線，請參閱上圖中的 2。
2. 根據本地電氣規范，在 操作面板 底盤與門上近的接地點之間連接一
根尺寸正確的電線或接地線，請參閱上圖中的 3。
3BSE082143-600 31
操作面板 接地 7 額外安裝提示
3. 在機柜門和設備機柜之間連接一條堅固耐用但較短的接地帶，請參見
上圖中的標號 4。
4. 將電纜連接到 24V DC 電源上，請參見上圖中的標號 5。
把電源線在磁芯上繞2圈產生的抗干擾作用是繞1圈所產生抗干擾作
用的4倍。
把電源線在磁芯上繞3圈產生的抗干擾作用是繞1圈所產生抗干擾作
用的9倍。
鐵氧體磁芯可抑制對 24V 電源的干擾，請參見上圖中的標號 6。
接地線長度要短，而導體的面積要大。
一條長而細的接地線具有頻率很高的高阻抗（電阻），不干擾接地。
面積相同時，多芯導線比單芯導線效果好。
面積相同時，編織導線的效果更好。 又短又粗的接地帶是佳選擇。

重要的是，確保外部絕緣裝置的 24 V 進給未連接到任何一個通信網
點。 如果沒有 絕緣的 24 V 進給，干擾和接地電流從 0 V 到 24
V 一側會破壞通信。
使用此類型的裝置雖然可以解決一個問題，但會因此產生更大的問題！
不合乎標準的安裝雖然可以暫時使設備正常運行，但連接其他設備時，
仍會產生問題。
電纜和總線終端 RS485
? 使用屏蔽電纜和雙絞線電纜。 如果您希望傳輸距離和傳輸速度達到
大值，則雙絞線電容不得超過 52.5 pF/m 且面積至少為 0.25 mm2
(AWG 24)。
? 應鋪設通信基準電壓為 0V 的電纜。 使用兩個雙絞線進行雙向通信時，
一個雙絞線用于通信，一個雙絞線用于 0V。
? 屏蔽一端接地。 另一端通常也接地，但如果距離較長或接地電位存
在差異，則屏蔽應通過 0.1μF/250V 塑料電容接地，以免編織屏蔽中
存在接地電流。 許多制造商建議屏蔽應在各節點處接地。 不同制造
商的總線終端系統各異。
根據接收器的設計不同，總線電線可能處于相同電位，也可能需要升高或
降低，以確保當總線處于休息模式時（所有發射器均斷開連接）不會檢
測到故障信號。

根據傳感器的類型，觸摸屏大致被分為紅外線式、電阻式、表面聲波式和電容式觸摸屏四種。 紅外線技術觸摸屏價格低廉，但其外框易碎，容易產生光干擾，曲面情況下失真；電容技術觸摸屏設計構思合理，但其圖像失真問題很難得到根本解決；電阻技術觸摸屏的定位準確，但其價格頗高，且怕刮易損；表面聲波觸摸屏解決了以往觸摸屏的各種缺陷，清晰不容易被損壞，適于各種場合，缺點是屏幕表面如果有水滴和塵土?xí)褂|摸屏變得遲鈍，甚至不工作。
紅外線式觸摸屏
紅外線式觸摸屏在顯示器的前面安裝一個電路板外框，電路板在屏幕四邊排布紅外發射管和紅外接收管，一一對應形成橫豎交叉的紅外線矩陣。用戶在觸摸屏幕時，手指就會擋住經過該位置的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位置。任何觸摸物體都可改變觸點上的紅外線而實現觸摸屏操作。
紅外線式觸摸屏特點
紅外式觸摸屏不受電流、電壓和靜電干擾，適合某些惡劣的環境條件。其主要優點是價格低廉，安裝方便，不要卡或任何其他控制器，可以用在各種檔次上的計算機。此外，由于沒有電容充放電過程，響應速度比電容式快，但分辨率較低。
電阻式觸摸屏
電阻屏外層一般使用的是軟屏，通過按壓使內觸點上下相連。內層裝有物理材料氧化金屬，即N型氧化物半導體——氧化銦錫（IndiumTinOxides，ITO），也叫氧化銦，透光率為80%，上下各一層，中間隔開。ITO是電阻觸摸屏及電容觸摸屏都用到的主要材料，它們的工作面就是ITO涂層，用指尖或任何物體按壓外層，使表面膜內凹變形，讓內兩層ITO相碰導電從而定位到按壓點的坐標來實現操控。根據屏的引出線數，又分有4線、5線及多線。一般是不能多點觸控，即只能支持單點，若同時按壓兩個或兩個以上的觸點，是不能被識別和找到坐標的。在電阻屏上要將一幅圖片放大，就只能多次點擊“+”，使圖片逐步進階式放大，這就是電阻屏的基本技術原理。
電阻式觸摸屏特點
電阻式觸摸屏不怕塵埃、水及污垢影響，能在惡劣環境下工作。但并且由于經常被觸動，表層 ITO使用一段時間后會出現細小的裂紋，甚至變形，因此其壽命并不長久。 [10] 門檻低，成本相對，優點是不受灰塵、溫度、濕度的影響。缺點也很明顯，外層屏膜很容易刮花，不能使用尖銳的物體點觸屏面。電阻式觸摸屏利用壓力感應進行控制，它的表層是一層塑膠，底層是一層玻璃，能承受惡劣環境因素的干擾，但手感和透光性較差，適合佩帶手套和不能用手直接觸摸的場合。
表面聲波式觸摸屏
表面聲波是超聲波的一種，它是在介質（例如玻璃）表面 進行淺層傳播的機械能量波。表面聲波性能穩定、易于分析， 并且在橫波傳遞過程中具有非常尖銳的頻率特性。表面聲波觸摸屏的觸摸屏部分可以是一塊平面、球面或柱面的玻璃平 板, 安裝在 CRT、LED、LCD或是等離子顯示器屏幕的前面。這塊玻璃平板只是一塊純粹的強化玻璃，沒有任何貼膜和覆蓋層。 玻璃屏的左上角和右下角各固定了豎直和水平方向的超聲波 發射換能器, 右上角則固定了兩個相應的超聲波接收換能器， 玻璃屏的四邊刻有由疏到密間隔非常精密的 45 度角反射條紋。在沒有觸摸的時候，接收信號的波形與參照波形完全一樣。當手指觸摸屏幕時，手指吸收了一部分聲波能量，控制器 偵測到接收信號在某一時刻的衰減，由此可以計算出觸摸點 的位置。除了一般觸摸屏都能響應的 x、y 坐標外,表面聲波觸摸屏的特點是它能感知第三軸（z 軸）坐標, 也就是能感知用戶觸摸壓力的大小值,其原理是由接收信號衰減處的衰減 量計算得到。三軸一旦確定,控制器就把它們傳給主機。

•
