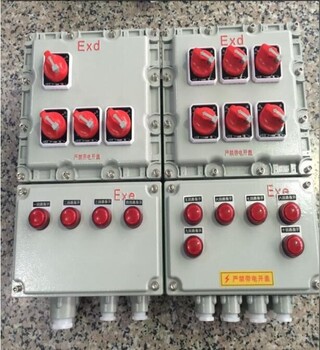

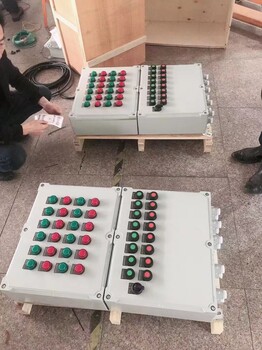

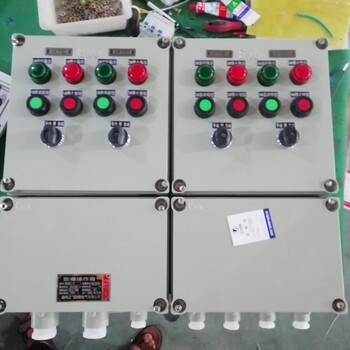

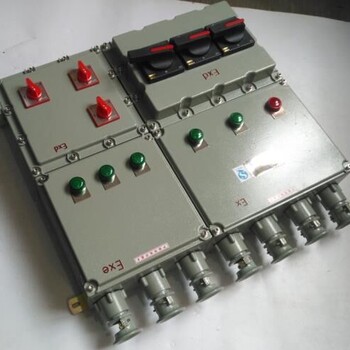

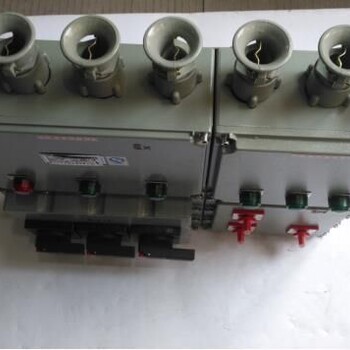

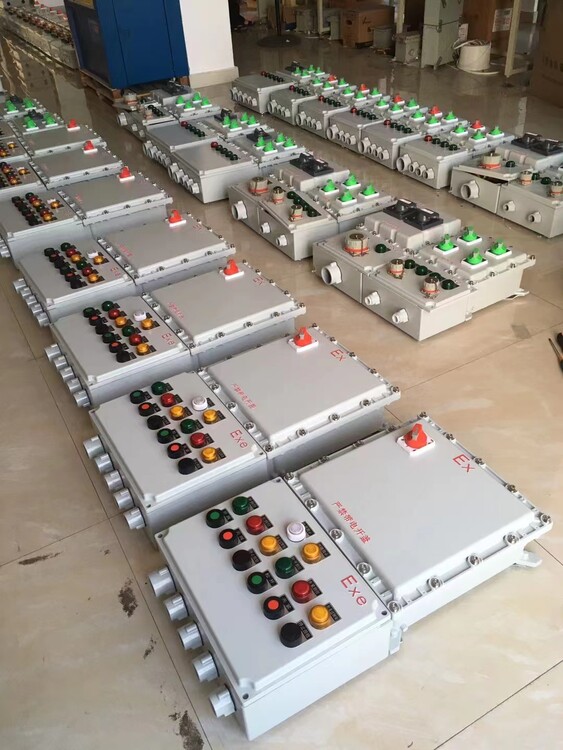

戶內防爆電動閥配電箱BXD53-T9用途和適用范圍
BXD53防爆動力配電箱是按GB3836.1～83《爆炸性環境用防爆電氣設備 通用要求》，GB3836.2～83《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》設計和制造。配電箱主要用于1區或2區中含有爆炸性混合物為Ⅱ類B級T6組及以下爆炸危險場所，作為交流50Hz，額定電壓至380V，分支回路額定電流100A的電路中作不頻繁接通與分?jǐn)嘀?，且具有過載和短路保護。
2 產品型號和意義及基本參數
2．1 產品型號和意義
BXD53-□□□□□□□/□□□□□□
B-ⅡB級隔爆
C-ⅡC級隔爆
W:戶外防輕腐蝕
WF1：戶外防中等腐蝕
WF2：戶外防強腐蝕
G-掛式
Y-移動式
出線口螺紋（可特制）
出線口方向 D：上出線
X：下出線
出線口數量
進線口螺紋（可特制）
進線口方向 D：上進線
X：下進線
總開關電流
K：帶總開關（不帶不注）
支路電流
D-內裝DZ20
N-內裝NC100H
支路數
設計序號
動力
防爆配電箱
戶內防爆電動閥配電箱BXD53-T9基本參數
配電箱基本參數見下表
型號 | 額定電壓 （V） | 支路額定電流 （A） | 總開關電流 （A） | 回路數 |
BXD53 | 380 | 15;20;30;40;50;60;75;100 | 15;20;25;30;40;50;60;75;100;125;150;200;250 | 2;4;6;8;10;12 |
BXD53-4 防爆動力配電箱 / 4
BXD53-6 防爆動力配電箱 6
BXD53-8 防爆動力配電箱 8
BXD53-10 防爆動力配電箱 10
BXD53-12 防爆動力配電箱 12
BXD53-4K 防爆動力配電箱 1 4
BXD53-6K 防爆動力配電箱 6
BXD53-8K 防爆動力配電箱 8
BXD53-10K 防爆動力配電箱 10
BXD53-12K 防爆動力配電箱 12
2．3 配電箱的防爆標志為dⅡBT6;
2．4 配電箱進線配用電纜大外徑為44mm；
2．5 配電箱出線配用電纜大外徑為26mm；
3 BXD53防爆動力配電箱在下列情況下能夠可靠工作
3．1 周圍空氣溫度上限值不超過+40℃，下限值不低于-20℃，且24小時內的平均值不超過+35℃；
3．2 安裝地點的海拔不超過2000m；
3．3 在無顯著搖動、振動和沖擊的地方；
3．4 安裝地點濕月平均大相對濕度不超過95%，同時該月的月平均溫度不低于+25℃；
3．5 污染等級為3級；
3．6 安裝類別為Ⅱ、Ⅲ類；
3．7 防護等級：IP54。
4 BXD53防爆動力配電箱主要結構及外形安裝尺寸
4．1 主要結構
配電箱外殼采用ZL102鑄鋁合金制成隔爆型主腔及接線腔，主腔內裝有DZ20L系列斷路器，通過操作機構及外殼手柄進行操作，每回路有“分”、“合”指示，且有指示燈顯示，接線腔內有與主腔相貫通的接線端子，并有電纜引入裝置，設有內外接地螺釘。
5 使用與維修
5．1 將配電箱安裝固定好，將進出線腔蓋打開，把電纜通過引入裝置接至接線端子上，接好內外接地線，檢查無誤后合上蓋，用緊固件緊固，并把壓緊螺母旋緊使電纜密封，完畢后即可使用。
5．2 配電箱不得隨意拆卸，維修進先斷開電源后，才能開蓋維修，維修時不得損壞隔爆面，維修后隔爆接合面涂204-1防銹油，并將蓋合好，用螺栓緊固后才能使用。
BXM53防爆照明動力配電箱電氣原理圖-無總開關
BXD53防爆動力配電箱電氣原理圖-無總開關
BXM53防爆照明配電箱電氣原理圖-帶總開關
BXD53防爆照明動配電箱電氣原理圖-帶總開關
BXM53(BXD53)防爆照明(動力)配電箱電氣原理圖-不帶總開關
BXM53(BXD53)防爆照明(動力)配電箱電氣原理圖-帶總開關
防爆照明(動力)配電箱BXM53(BXD53)-4
防爆照明(動力)配電箱BXM53(BXD53)-4K
防爆照明(動力)配電箱BXM53(BXD53)-6
防爆照明(動力)配電箱BXM53(BXD53)-6K
防爆照明(動力)配電箱BXM53(BXD53)-8
防爆照明(動力)配電箱BXM53(BXD53)-8K
防爆照明(動力)配電箱BXM53(BXD53)-10
防爆照明(動力)配電箱BXM53(BXD53)-10K
防爆照明(動力)配電箱BXM53(BXD53)-12
防爆照明(動力)配電箱BXM53(BXD53)-12K
