朔州3噸螺桿式啟閉機 LQ型手搖螺桿式啟閉機技術參數

卷?yè)P(yáng)式啟閉機有多種型號:

qpq型普通卷?yè)P(yáng)啟閉機、qpk型快速卷?yè)P(yáng)啟閉機、qpg型高揚程卷?yè)P(yáng)啟閉機、qpt型臺車式卷?yè)P(yáng)啟閉機。卷?yè)P(yáng)式啟閉機分為:平門卷?yè)P(yáng)式啟閉機;弧形門卷?yè)P(yáng)式啟閉機;雙吊點卷?yè)P(yáng)式啟閉機;快速卷?yè)P(yáng)式啟閉機;移動式臺車啟閉機;雙吊點卷?yè)P(yáng)式啟閉機分為:集中驅動和單驅動兩種;卷?yè)P(yáng)式啟閉機手搖、電動兩用式規格分為:5噸、8噸、12.5噸、16噸、25噸;電動式規格分為:40噸、63噸、80噸、100噸、125噸、160噸、200噸,根據用戶水利工程設計要求,還可生產雙吊點卷?yè)P(yáng)式啟閉機,該機是一種水利工程機械,廣泛用于水利工程閘門的啟閉,是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫(水閘、堤壩、隧道、管道)等進水、退水閘的配套機械,山區、平原有、無電地區均可使用。

 朔州3噸螺桿式啟閉機 LQ型手搖螺桿式啟閉機技術參數

啟閉機結構、特點;

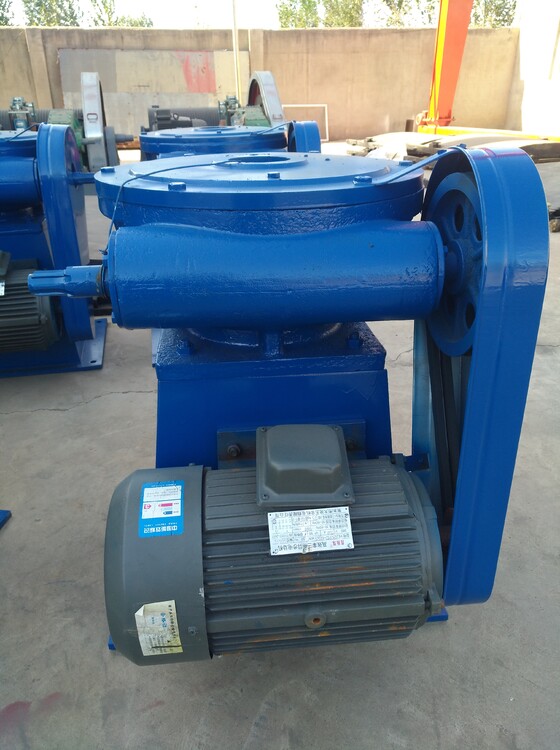

1)啟閉機結構由機殼、機蓋、支架、螺母、螺桿、壓力軸承、螺桿、蝸桿、蝸輪手搖柄、電機、電器等組成。采用三級減速方式,用螺旋付傳動,輸出轉距更大。啟閉機配套鋼架克服土建不平整,以減少整機噪聲及振動。
2)采用戶外型長時工作制電機,防護等級≥ip155。行程控制機構采用十進制計數器原理,控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸

啟閉機選用指南:

本系列啟閉機可分為單吊點和雙吊點兩種,啟門力QPQ型、QPG型、QPT型為50KN--2500KN;QPK型為50KN--1250KN,供用戶選用。

QPQ型、QPK型、QPT型、QPG型系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定系列選定。
QPQ型、QPK型、QPT型、QPG型系列啟閉機不能做斜吊運行。

QPQ型、QPK型、QPT型、QPG型系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550--1700N/mm2.鋼絲繩隨機供應,常規每單機供應40m。

啟閉機設有上下行程限位開關作極限保護運行。

啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。

啟閉機機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。

閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。

QPK型系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。

啟閉機分類
卷?yè)P(yáng)式啟閉機分為固定式和移動式,型號有QPQ型平板閘門卷?yè)P(yáng)式啟閉機、QPK快速卷?yè)P(yáng)式啟閉機、QPG高揚程卷?yè)P(yáng)式啟閉機、QH弧形門卷?yè)P(yáng)式啟閉機、移動式臺車,平門機拉弧形閘門卷?yè)P(yáng)啟閉機。
QPQ型,QPK型卷?yè)P(yáng)式啟閉機,手搖、電動兩用式規格分為:50KN、80KN、12.50KN、160KN、250KN;電動式規格分為:400KN、630KN、800KN、1000KN、1250KN、1600KN、2000KN。。根據用戶需要可加設手搖裝置。以上產品啟閉噸位為6-125T,可與平板、弧形閘門配套使用。
