板式換熱器是合理利用與節約能源、開發新能源的關鍵設備。據統計，在現代石油化工企業中，換熱器投資占30% ~40%。在制冷機中，蒸發器和冷凝器的重量占機組重量的30% ~40%，動力消耗占總動力消耗的20% ~30%?？梢?jiàn)換熱器對企業投資、金屬耗量以及動力消耗有著重要的影響。由于在生產中存在的熱交換千變?nèi)f化，因此所需的換熱器必然各式各樣，但從承受高溫、高壓、低溫及耐腐蝕能力上看，管殼式換熱器的數量和使用場所在20世紀80、90年代仍居主要地位。隨著全焊、釬焊、板殼式等新型結構板式換熱器的發展，以及新技術、新工藝、新材料在板式換熱器中的應用，板式換熱器在進一步發展自身的傳系數高、對數平均溫差大、占地面積小、重量輕、價格低、末端溫差小和污垢系數低等性之外，還將它的承壓能力從2.5MPa提高到8.0MPa，耐溫能力從150℃提高到了1000℃，為其在許多應用領域取代管殼式換熱器創造了條件。
板式換熱器的特點：
1.對數平均溫差大。
2. 占地面積小，結構緊湊，清洗方便。
3. 重量輕，板片的厚度一般在0.4－0.7mm。
4. 傳熱系數高，板片的波紋能使流體在較小的流速下產生湍流。
5. 可改變換熱面積或流程組合，增加或減少板片數量即可達到所需的換熱面積，改變板片的排港列，可適用于不同的換熱器。
6. 價格低。

式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
　　板式換熱器的設計特點
　　1、節能：其換熱系數在3000～4500kcal/m2·°C·h，比管殼式換熱器的熱3~5倍。
　　2、結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。

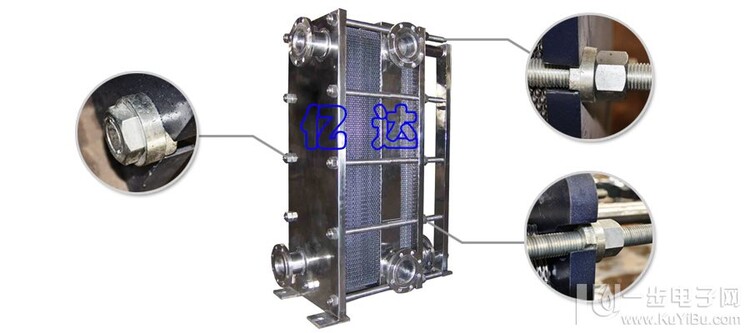

　　3、容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
　　4、使用壽命長：板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
　　5、適應性強：板式換熱器板片為立元件，可按要求隨意增減流程，形式多樣；可適用于各種不同的、工藝的要求。
　　6、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。
　　板式換熱器的應用范圍
　　板式換熱器已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用于加熱、冷卻、蒸發、冷凝、殺菌消毒、余熱回收等各種情況。
　　供應商簡介：
　　“中國熱谷”—遼寧換熱設備產業基地，打造中國換熱器
　　鐵嶺億達節能設備有限公司，注冊資金1569萬公司主要以?xún)|達換熱設備的生產與銷售為核心，是億達換熱設備的生產基地。同時公司還肩負著智能換熱設備遠程監控系統的研發和實施的重任。目前鐵嶺億達已經具備了工程設計，市場拓展和技術研發等的職能，為億達科技集團在中國國內外的業務拓展奠定了堅實的基礎，也為集團的工業自動化領域蓄積了雄厚的力量。
　　經營項目
　　一、換熱設備：板式換熱器、螺旋板式換熱器、大中小型智能換熱機組、管殼式換熱器、浮動盤管換熱器、液壓油冷卻器、翅片管（鋼鋁復合軋制翅片管、高頻焊接翅片管、纏繞翅片管）、空氣換熱器（包含SRZ、SRL、RZGL型散熱器、高頻焊接翅片管散熱器）、高溫汽水換熱器、蒸發式空冷器、定壓補水膨脹罐、落地式膨脹水箱機組、分集水器、軸流暖風機、空冷器、煙氣回收器、空氣幕（RM、ZPRM型空氣幕）等。
　　二、干燥設備：GGH管束干燥機、GTH糧食干燥機、GQL氣流干燥機、GTC谷物干燥機、GDW帶式干燥機、GFT沸騰床干燥機、GFZ組合熱沸騰床干燥機、JMZ多效降膜蒸發器、GZL振動流化床干燥機等。
　　三、配件：各種材質304、316、316L、鈦板等板式換熱器板片，棘輪扳手、摩擦扳手、三元乙丙、丁腈、氟、硅等材質的密封膠墊，均可與阿法拉伐及其他國內外換熱器廠家配套。
　　“質量就是生命，客戶滿意是公司永恒的追求”是集團的理念，集團全體員工不斷地努力，為您提供合格的滿意的產品與及時的售后服務。
板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式，還是釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

流程和流道的選擇

流程指板式換熱器內一種介質同動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到佳的傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于"U"形單流程的接管都固定在壓緊板上，拆裝方便。

壓降校核

在板式換熱器的設計選型時，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止
