一、概述

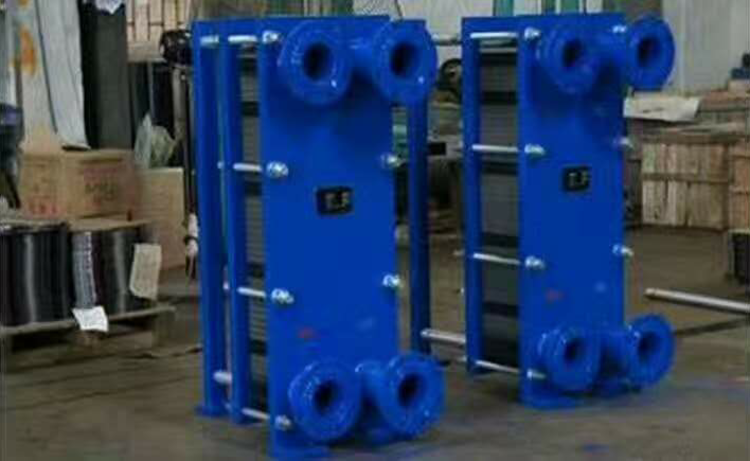

板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用范圍廣泛、使用壽命長等特點。在相同壓力損失情況下，板式換熱器傳熱系數比管式換熱器高3—5倍，占地面積為管式換熱器的1/3，熱回收率高達90%以上。
二、工作原理
板式換熱器由于板片波紋表面的特殊作用，使流體沿著狹窄彎曲的通道流動其速度的大小方向不斷的改變，致使流體在不大的流速下（ Rc=200 時），激起了強烈端動，因而加快了流體邊界層的破壞，強化了傳熱過程，有效地提高了傳熱能力。 并使其具有結構緊湊、金屬耗量低、操作靈活性大、熱損失小、安裝、檢查拆洗方便、耐腐性強、使用壽命長等優點。
換熱器的流程是由許多板片按一定工藝及需方技術工作要求組裝而成的。 組裝時 A 板和 B 板交替排列，板片間形成網狀通道四個角孔形成分配管和匯合管，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以逆流也可以順流，在流動過程中冷熱流體通過板壁進行熱交換。板式換熱器的流程組合形式很多，都是采用不同的換向板片和不同組裝來實現的，流程組合形式可分為單流程，多流程和汽液交換流程，混合流程形式。

要根據工藝條件來選擇換熱器的流程組合。
三、應用
板式換熱器廣泛應用與冶金、石油、化工、食品、制藥、船舶、紡織、造紙等行業，是加熱、冷卻、熱回收、快速滅菌的優良設備。

板式換熱器是合理利用與節約能源、開發新能源的關鍵設備。據統計，在現代石油化工企業中，換熱器投資占30% ~40%。在制冷機中，蒸發器和冷凝器的重量占機組重量的30% ~40%，動力消耗占總動力消耗的20% ~30%?？梢姄Q熱器對企業投資、金屬耗量以及動力消耗有著重要的影響。由于在生產中存在的熱交換千變?nèi)f化，因此所需的換熱器必然各式各樣，但從承受高溫、高壓、低溫及耐腐蝕能力上看，管殼式換熱器的數量和使用場所在20世紀80、90年代仍居主要地位。隨著全焊、釬焊、板殼式等新型結構板式換熱器的發展，以及新技術、新工藝、新材料在板式換熱器中的應用，板式換熱器在進一步發展自身的傳系數高、對數平均溫差大、占地面積小、重量輕、價格低、末端溫差小和污垢系數低等性之外，還將它的承壓能力從2.5MPa提高到8.0MPa，耐溫能力從150℃提高到了1000℃，為其在許多應用領域取代管殼式換熱器創造了條件。
板式換熱器的特點：
1.對數平均溫差大。
2. 占地面積小，結構緊湊，清洗方便。
3. 重量輕，板片的厚度一般在0.4－0.7mm。
4. 傳熱系數高，板片的波紋能使流體在較小的流速下產生湍流。
5. 可改變換熱面積或流程組合，增加或減少板片數量即可達到所需的換熱面積，改變板片的排港列，可適用于不同的換熱器。
6. 價格低。
中國熱谷"-遼寧換熱設備產業基地，打造中國換熱設備的
質量　誠信　　服務
鐵嶺億達節能設備有限公司
經營項目
一、換熱節能設備：板式換熱器、螺旋板式換熱器、大中小型智能換熱機組、管殼式換熱器、高溫汽水換熱器、浮動盤管換熱器、液壓油冷卻器、翅片管、翅片管散熱器、蒸發式空冷器、軸流暖風機、空冷器、煙氣余熱回收器、空氣幕。
二、水處理設備：軟水器、軟化水箱、定壓補水膨脹罐、落地式膨脹水箱、凝結水回收器、分集水器、無負壓供水設備等。
三、干燥設備：GGH管束干燥機、GTH糧食干燥機、GQL氣流干燥機、GTC谷物干燥機、GDW帶式干燥機、GFT沸騰床干燥機、GFZ組合熱沸騰床干燥機、JMZ多效降膜蒸發器、GZL振動流化床干燥機等。
四、配件：材質為304不銹鋼、316不銹鋼、316L不銹鋼、鈦板、鈦鈀合金等板式換熱器板片，棘輪扳手、摩擦扳手、三元乙丙、氟、硅等材質的密封膠墊。
聯 系 人: 孫?。ㄤN售工程師）
手　　機：
“中國換熱器王子”億達換熱—做用戶放心的品牌!
換熱器介紹
換熱器是以兩種不同溫度的流體進行熱量交換的設備，又稱熱交換器。換熱器是實現化工生產過程中熱量交換和傳遞不可缺少的設備。在熱量交換中常有一些腐蝕性、氧化性很強的物料，因此，要求制造換熱器的材料具有抗強腐蝕性能。它可以用石墨、陶瓷、玻璃等非金屬材料以及不銹鋼、鈦、鉭、鋯等金屬材料制成。但是用石墨、陶瓷、玻璃等材料制成的有易碎、體積大、導熱差等缺點，用鈦、鉭、鋯等稀有金屬制成的換熱器價格過于昂貴，不銹鋼則難耐許多腐蝕性介質，并產生晶間腐蝕。
換熱器的用途
換熱器的作用可以是以熱量交換為目的。即在確定的流體之間，在一定時間內交換一定數量的熱量;也可以是以回收熱量為目的，用于余熱利用;也可以是以安全為目的，即防止溫度升高而引起壓力升高造成某些設備被破壞。換熱器的作用不同，其設計、選型、運行工況也各不相同。
換熱器的優點
換熱器的熱損失要少，換熱效率要高;流動阻力要??；要有足夠的機械強度，抗腐蝕和抗損壞能力要強，維護工作量要少；結構要合理，工作要安全可靠，即零部件之間因為溫升而產生的熱應力不會導致?lián)Q熱器破裂；要便于制造、安裝和檢修;經濟上要合理，設奮全壽命期的總投資要少，生活熱水系統的換熱器應易于清除水垢，以上要求常常相互制約，難于同時滿定，因此應視具體情況，在換熱器的選型和設計中有所側重，滿足工程對換熱器的主要要求。因為換熱器故障率較低，并且供暖為季節性負荷，有足夠的檢修時間，生活熱水系統暫停供熱也不會造成重大影響，所以可不設備用換熱器。換熱器臺數的選擇和單臺能力的確定應適應熱負荷的分期增長，并考慮供熱的可靠性。
換熱器的應用
換熱器的應用廣泛，日常生活中取暖用的暖氣散熱片、汽輪機裝置中的凝汽器和航天火箭上的油冷卻器等，都是換熱器。它還廣泛應用于化工、石油、動力和原子能等工業部門。它的主要功能是工藝過程對介質所要求的特定溫度，同時也是提高能源利用率的主要設備之一。
換熱器故障分析
在換熱器中，冷、熱流體分別在固體壁面的兩側流過，熱流體的熱量主要以對流方式傳給壁面，經過壁面導熱再傳給冷流體。為了強化傳熱效果，冷熱流體常采用逆流傳熱方式。換熱器通常在穩態下工作，換熱器內冷熱流體溫度沿程變化。正常情況下，冷流體出口溫度接近或超過熱流體出口溫度，但在實際運行中，往往由于換熱器故障出現冷熱流體溫度不正?，F(xiàn)象。換熱器故障主要表現為：
情況1，熱流體出口溫度達到冷流體出口溫度的1．1倍以上，不符合逆流傳熱規律；
情況2，冷熱流體出口溫度接近且均偏低。
⒈ 板式換熱器選用控制參數為換熱器材質、工作壓力、設計溫度等。

⒉ 選用換熱器時，應盡量使換熱系數小的一側得到大的流速，并且盡量使兩流體換熱面兩側的換熱系數相等或相近，提高傳熱系數。經換熱器加熱的流體溫度應比換熱器出口壓力下的飽和溫度低10℃，且應低于二次水所用水泵的工作溫度。

⒊ 含有泥沙臟物的流體宜經過過濾后進入換熱器。

⒋ 選用板式換熱器時，溫差較小側流體的接口處流速不宜過大，應能滿足壓力降的要求。

⒌ 對于流量大允許壓力降小的情況應選用阻力小的板型，反之，選用阻力大的板型。

⒍ 根據流體壓力和溫度情況選用可拆卸式或電焊式。

⒎ 不宜選用單板面積太小的板片，以免板片數量過多，板間流速偏小，降低傳熱系數。

⒏ 板式換熱器的換熱介質不宜為蒸汽。
⒈ 換熱器不應有變形，緊固件不應有松動或其它機械損傷。

⒉ 設備吊裝時，吊繩不得掛在接管、定位橫梁或板片上。

⒊ 換熱器周圍預留足夠空間，以便于檢修。

⒋ 冷熱介質進出口接管安裝，應按照出廠銘牌所規定方向連接。

⒌ 連接換熱器的管道應進行清洗，防止砂石焊渣等雜物進入換熱器，造成堵塞。

⒍ 換熱器應以大工作壓力的1.5倍做水壓試驗，蒸汽部分應不低于蒸汽供汽壓力加0.3MPa;熱水部分應不低于0.4MPa
