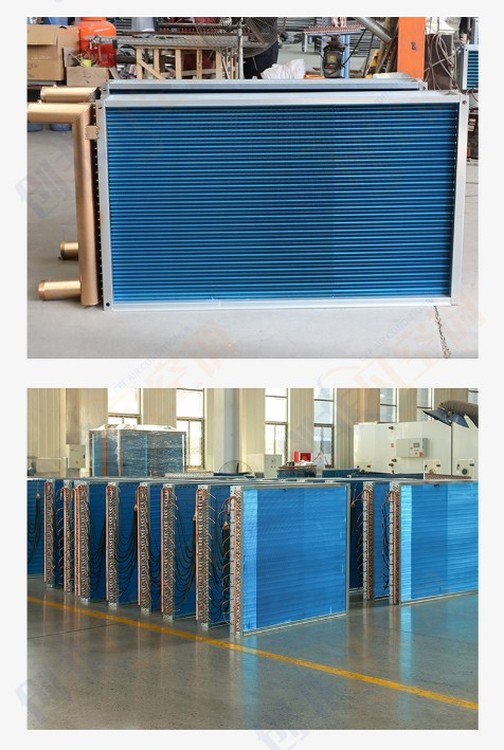

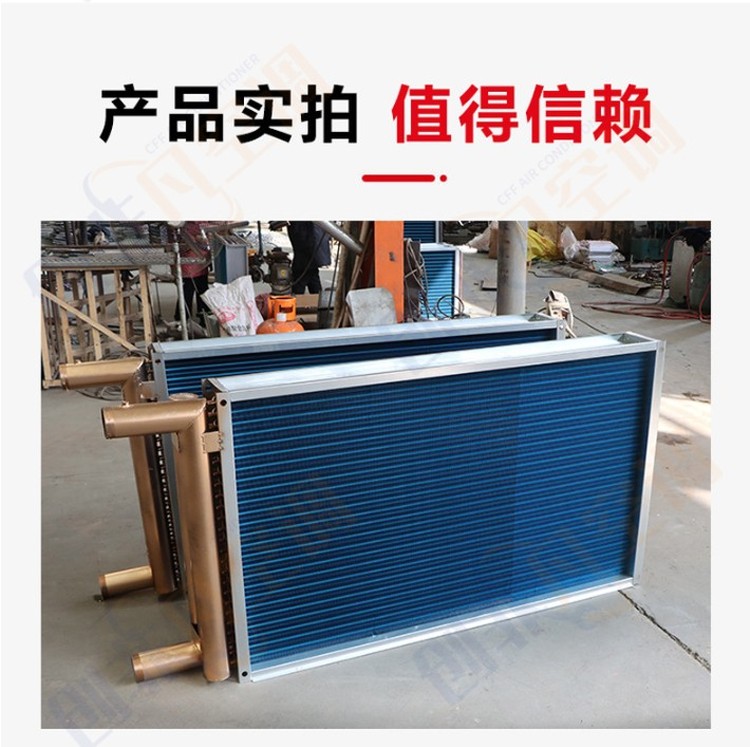

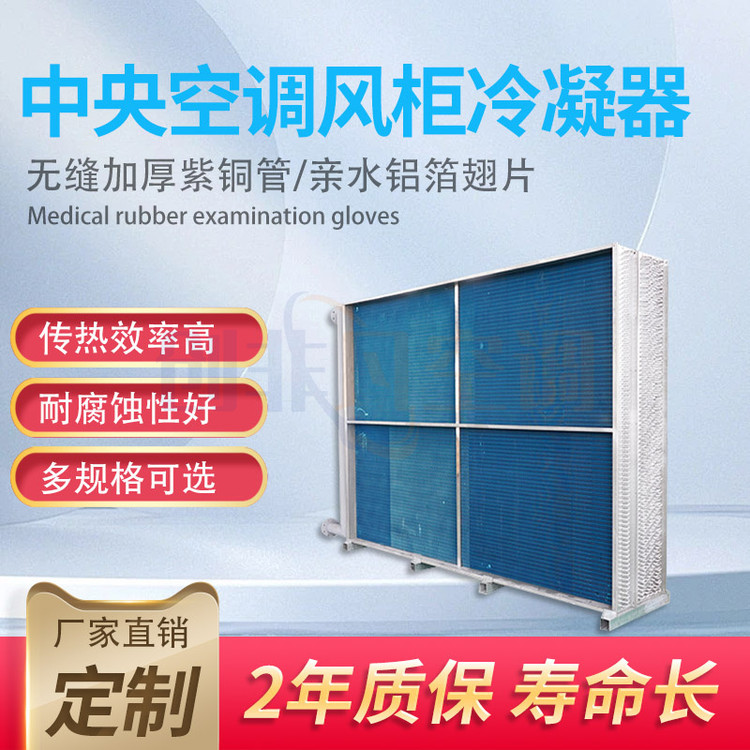

中央空調風柜冷凝器-翅片表冷器是空調、制冷及通風系統中常用的空氣熱交換設備，核心功能是通過冷媒（冷水、冷凍水或制冷劑）與空氣進行熱交換，實現空氣的冷卻（或加熱，特殊場景）和除濕。其結構和原理與空調蒸發器類似，但應用場景更廣泛（如中央空調、潔凈車間通風等）。

    一、翅片表冷器的核心作用

    空氣冷卻：通過冷媒吸收空氣中的熱量，降低空氣溫度（主要功能）。

    空氣除濕：當空氣流經表冷器時，若表冷器表面溫度低于空氣的露點溫度，空氣中的水蒸氣會在其表面凝結成液態水（冷凝水），從而降低空氣濕度。

    表冷器的結構與工作原理圖

    1、基本結構

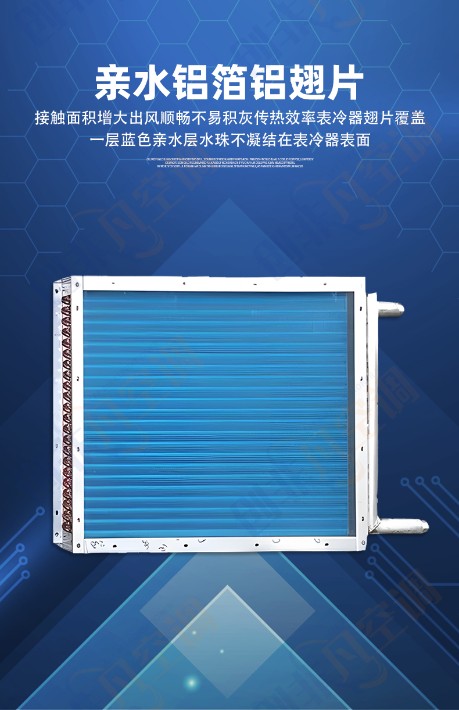

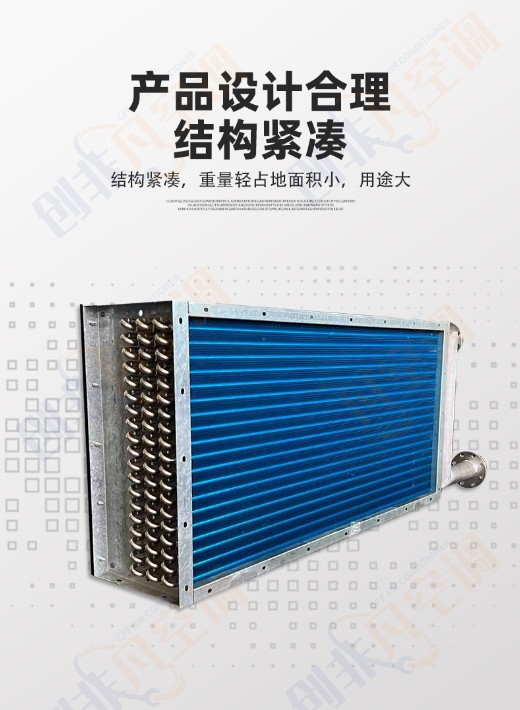

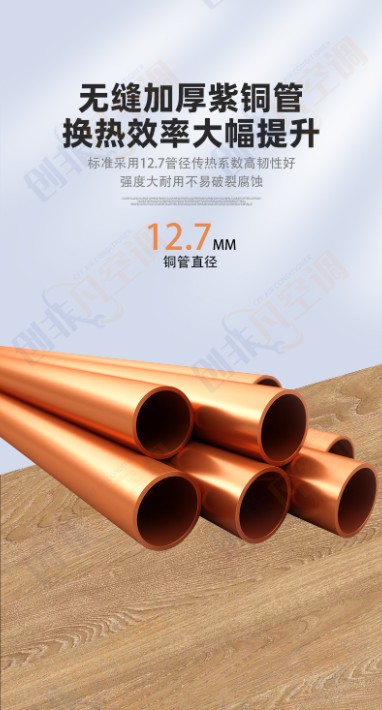

    表冷器主要由管束（金屬管，如銅管、鋁管，內部通冷媒）和翅片（金屬薄片，如鋁翅片，緊密貼合在管束外，增大與空氣的接觸面積）組成。管束通常排列成多排，翅片間隔均勻，形成空氣流通通道。

    2、工作原理（以冷卻+除濕為例）

    冷媒流動：低溫冷媒（如7℃冷凍水、制冷劑）在表冷器的管束內部流動，吸收管束和翅片的熱量，使管束和翅片表面溫度降低。

    空氣流動：需要處理的空氣（如室內回風或新風）通過風機吹過表冷器的翅片間隙，與低溫的翅片和管束表面接觸。

3、熱交換過程：

    空氣的顯熱（溫度帶來的熱量）通過翅片和管壁傳遞給冷媒，空氣溫度降低；

    若翅片表面溫度低于空氣的露點溫度，空氣中的水蒸氣會在翅片表面凝結（釋放潛熱），形成冷凝水（通過集水盤排出），空氣濕度降低。

    冷媒狀態變化：冷媒吸收熱量后溫度升高（如冷凍水從7℃升至12℃），流出表冷器，進入制冷系統重新降溫（如回到冷水機組冷卻），完成循環。

    關鍵特點

    核心是“表面換熱”：空氣與冷媒不直接接觸，通過金屬表面（管束+翅片）傳遞熱量，因此得名“表冷器”（“表面冷卻器”的簡稱）。

    效率取決于換熱面積：翅片的密度、管束排列方式（如順排、叉排）會影響與空氣的接觸面積，進而影響換熱效率。

    可反向使用：若通入熱水，表冷器可作為“加熱器”，通過熱水向空氣釋放熱量，實現空氣加熱（此時也可稱為“加熱器”）。

    總之，表冷器是通過“冷媒-金屬表面-空氣”的間接熱交換，實現空氣溫濕度調節的設備，是空調和通風系統中處理空氣狀態的核心部件之一。
