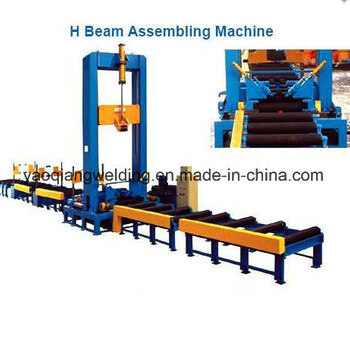

ZJ2000型H型鋼重鋼組立機（1臺）
一、設備概述 ：
在各種金屬結構中，焊接H型型鋼是常見的品種。焊接H型鋼由上，下各一塊翼板與其相連的幅板拼焊而成。常見的H型鋼的幅板處于其翼板中間。且兩翼板等寬或不等寬，屬對稱式，另外還有因結構需要而改型的一種不對稱型。（見圖一）

a.對稱式H型鋼。
b.不對稱式H型鋼
圖一 可組立型鋼斷面形狀及規格。
無論是對稱式或不對稱式H型鋼，在批量生產時，用設備將其拼裝組立才可點焊成型。然后送至龍門式自動焊接機上方可焊接，本機即是專為此設計制造的設備。
這里應指明的是，本機組立拼裝H型鋼之板坯，平直無旁彎。如因拼裝，切割產生不平或明顯旁彎，事先經矯直平整后，方可進行組立拼裝。
二、主要技術參數：
2.1：可組立型鋼規格（參見圖一） 單位：mm
b h t tw L(長度）
200-800 200-2000 b-40 b-60 4000-15000
設備組立型鋼腹板高度與翼板寬度對應尺寸表
腹板高度 180-295 295-390 390-530 530-2000
翼板寬度 160-275 160-460 160-650 160-800
2.2：裝機總功率
其中液壓泵： 4KW
主傳動裝置： 2.2KW
主動滾筒 ： 2.2KW
2.3：外形尺寸及重量：
長*寬*高： 2500*2200*4450（MM）
總重量 ： 10.5（t）
2.4：組立速度： 0.5-6m/min
2.5：液壓系統大壓力：0-16MPz,（系統壓力調試詳見第7頁說明）
設備在按裝調試前請做如下準備工作：
1、準備水平尺（用于調節水平度）2、電錘（用于打膨脹螺栓）3、46#液壓油1桶
三、結構形式及特點：

設備組成：1-主機（1臺 ）；2-主動輥道（2節）； 3-主動拉桿箱（1個）；4-被動輥道（4節）；5-從動拉桿箱（1個），6-液壓系統;7-電氣系統。
3.1：結構形式：
本機主體由門架總成、拉桿系統總成、主傳動總成、輸入滾筒總成、輸出滾筒總成、液壓系統總成和電控箱總成共七大部件組成。
本機主要部件均系焊接結構，其強度大，重量輕，且重要部件均已作消除內應力處理，不易變形。
本機定位對中動作由液壓系統總驅動，先通過拉桿系統初步定位對中，再通過門架總成作定中并夾緊。再點焊定位，整個過程全部通過電控箱按鈕臺集中控制。輕松方便，定位準確。其定位，定中的速度快慢，壓緊力大小等可視其型鋼規格和操作熟練之需要隨意加以調整型鋼坯件，組立點焊速度采用無級變速，其輸送速度在0.5-6m/min 范圍內任選。
3.2 結構特點：

本廠在廣泛進行市場調查和了解用戶的前提下，選用了液壓傳動，機械同步定位定中的特殊結構，可根據翼板寬度的不同大小，都能其幅板定中準確無誤，并且能適用上下翼板不等寬之H型鋼組立要求。其組立后不對稱度均小于1mm。從而解決了不同H型鋼需作手動調節的弊端。（參見圖二）
定位方式：鋼尺劃線取中線，手動定位，液壓缸壓緊。

現定位方式：機動翼板，幅板可先后或同時左右同步壓緊。

圖定位示意比較
另外，本機門架總成中還增設了定位裝置，用以對翼板腹板的對齊，了 H型鋼的端平部分的平直。
四、使用和運行：
H鋼在組立前務必進行對中調試，對中好還要進行測試，測試無誤后才能投入正常使用，由于絲桿與螺母存在一定的間隙，頻繁往復轉動長期存在一定的誤差，建議一個月進行對中測試一次。在組立過程中，由于鋼板熱切割變形大，割縫也不齊等的原因下，造成組立過程前進或液壓壓力不均衡，在這種情況下，要及時壓輥松開，使壓輥上抬，才能使腹板減壓或前進順暢一些，在組立過程中，要不斷測量誤差值。
4.1翼板板坯由天車吊運至輸入軌道上，點動拉桿系統的翼板“翼板夾緊”按鈕，使其搖臂上的支撐輪與板坯接觸后，再松開按鈕。
4.2幅板板坯由天車吊運至輸入輥道上，點動拉桿系統的幅板“幅板夾緊”按鈕，使其搖臂上的支撐輪與板坯接觸后，再松開按鈕。
4.3使用機械定位擋塊，使H型鋼達到準確位置時自動定位。
4.4按下“主輥前進”按鈕，使翼板，幅板同時前進至定位裝置，使其對中，并點焊。
4.5如果配自動點焊裝置，按下“自動”按鈕，則電控系統會按預定程序控制器正常運轉，并自動點焊成型。當型鋼尾端脫離壓下輥時，壓下輥自動松開，此時須將“自動”改為“手動“，完成后的700mm左右的型鋼點焊。
特別注意：當工件即將離開壓緊裝置之前，須轉換為“停止“狀態，以免發生危險。

3 供貨范圍及組成單元
a.組立機本體： 主機總成、腹板夾緊、翼板夾緊等。
b.輸入輸出輥道總成：輥道共2.6m/節×8節、拉桿系統等。
c.液壓系統： 油泵泵站、高壓膠管、液壓缸等。
d.電控系統： 電器柜，交流變頻器等。
e.備品備件：
?按鈕3只。
?HH54PDC24V繼電器2只。
?熔芯4A、6A各3只。
4 技術文件
?整機使用說明書（包括電器原理圖、液壓原理圖、易損件表等）。
?變頻器使用說明書、液壓泵站使用說明書。
?發貨清單。
?設備整機合格證。
?基礎圖。
5 用戶制作及自備部分
a.地基（供方提供圖紙）。
b.地腳螺栓和膨脹螺栓。
