深圳市三佛科技有限公司供應LP8841SA高頻QR反激恒壓恒流控制器，原裝現貨，芯茂微代理商，提供樣品，技術支持。

反激電源芯片工作原理：
當開關管導通時，輸入電能通過初級繞組轉化為磁場能量存儲于反激變壓器磁芯中，此時次級繞組因極性反向使輸出二極管截止。開關管關斷后，磁芯儲能通過次級繞組向負載釋放，同時完成輸入輸出回路的電氣隔離 。反射電壓與開關管耐壓的匹配設計是關鍵參數，現代工藝下700-900V耐壓器件可承受150V反射電壓。
變壓器同時承擔電感儲能功能，采用單端磁化方式工作，需通過氣隙設計防止磁飽和并調節儲能能力 [3]。典型工作頻率范圍在50kHz-300kHz，高頻化設計可減小磁性元件體積，但需平衡開關損耗與EMI干擾

LP8841SA高頻QR反激恒壓恒流控制器產品介紹：
LP8841SA 是一款高頻QR反激應用的恒壓恒流控制器。
LP8841SA 采用特有的檢測方式和算法，系統可以工作在恒壓恒流輸出狀態。
恒壓控制方式:重載工作于QR模式;隨著負載從重載到輕載逐漸減小，LP8841SA會進入谷底工作模式在輕載時，為了進一步降低開關損耗，LP8841SA會進入 MPCM 模式，會加大峰值電流，進一步減小開關頻率。在更輕載或空載時，LP8841SA工作于打嗝模式。
恒流控制方式:固定電流限流基準值來實現恒流功能。
LP8841SA具有多重保護功能，包括:ZCD過壓保護，ZCD欠壓保護，VCC過壓保護，Brownin/out保護，CS異常過流保護，CS外置可編程O(píng)TP以及內置過溫保護。


LP8841SA高頻QR反激恒壓恒流控制器特點：
高頻QR反激恒壓恒流控制
頻率300kHz
的EMI和音頻特性
故障自恢復保護
ZCD過壓保護
ZCD欠壓保護
Brown in/out保護
CS異常過流保護
CS外置可編程O(píng)TP
內置過溫保護
故障鎖死保護
VCC過壓保護

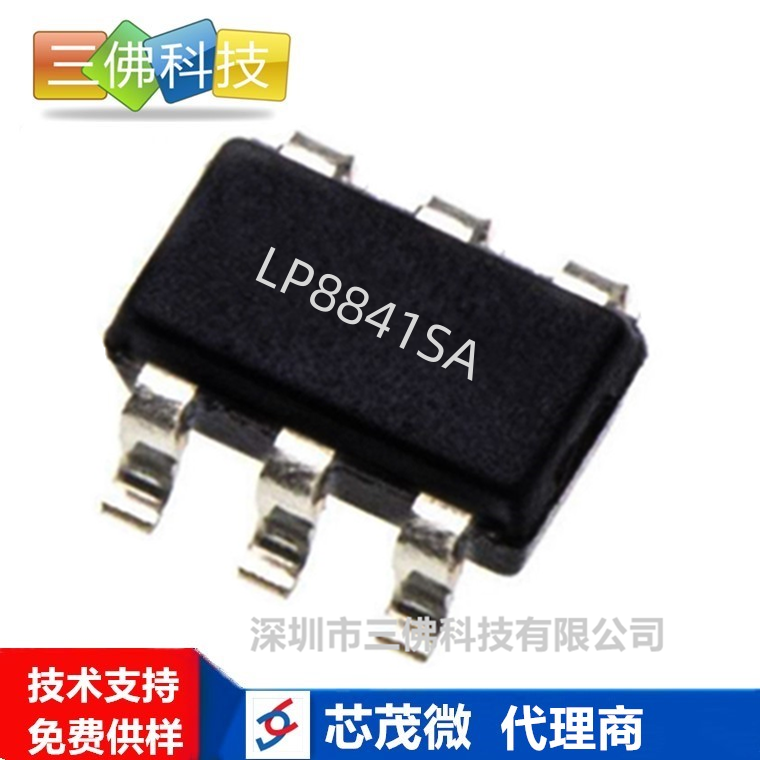

LP8841SA采用SOT23-6L封裝LP8841SA高頻QR反激恒壓恒流控制器應用戶外屏反激電源市場
其它恒壓恒流應用
