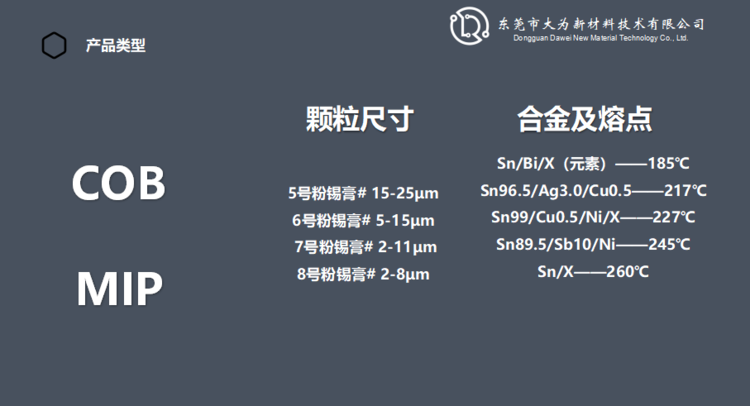

固晶錫膏是一種常用的焊接材料，通常用于電子元件的焊接或修復。它由焊錫顆粒和助焊劑等成分混合而成，具有良好的導電性和熱導性，可以在微小的焊接面積進行的焊接，適用于各種表面貼裝技術和手工焊接。固晶錫膏還具有低溫熔點和流動性好的特點，使得焊接過程更加穩定和。

錫膏和松香對電烙鐵作用/錫膏

焊電路板好是帶著松香焊，因為松香是助焊劑。但不能太多，有一點就行，初學維修都會掌握不好分寸，經常焊一焊就好了，錫點不能大，也不能太小，多看電路板上焊點?，F(xiàn)在都是機了焊板子，個別用人工補焊，補焊地方都是電流比較大電壓比較高地方。請看老式電子產品或老式黑白電視機用人工焊。不好看，但結實。沒有開焊。八十年代后期基本上都是機子焊，也叫做波峰焊，又快又好，但是電流大一點地方開焊比較多。焊錫膏只有焊接難上錫鐵件等物品時才用到，具有腐蝕性，一般只用松香就行了，松香作用是析出焊錫中氧化物，保護焊錫不被氧化，增加焊錫流動性。電子元件一般都是上好錫，如果生銹要先刮亮，放到松香上用烙鐵燙一下，再上錫。電路板刮亮以后可以直接插上已上錫元件用松香芯焊錫絲焊接。在松香揮發完之前移開烙鐵，如果焊錫發粘要再蘸點松香，焊錫凝固前不要移動元件。

錫膏印刷機的運行過程主要有：進PCB板、錫膏印刷、出來pcb板三大部分，具體工作流程如下：
印刷機從Loader處接收PCB → 照相機進行識別定位 → 真空或夾板裝置固定PCB →升降裝置將pcb上升接觸到鋼網→刮刀下降到SMT印刷位置→刮刀按設定開始印刷→印刷完畢后刮刀回到原來位置→PCB與鋼網開始分離→印刷效果2D檢驗→送出pcb →進行鋼網清洗→印刷完成進行下一個印刷動作。

錫膏和松香對電烙鐵作用/錫膏

焊電路板好是帶著松香焊，因為松香是助焊劑。但不能太多，有一點就行，初學維修都會掌握不好分寸，經常焊一焊就好了，錫點不能大，也不能太小，多看電路板上焊點?，F(xiàn)在都是機了焊板子，個別用人工補焊，補焊地方都是電流比較大電壓比較高地方。請看老式電子產品或老式黑白電視機用人工焊。不好看，但結實。沒有開焊。八十年代后期基本上都是機子焊，也叫做波峰焊，又快又好，但是電流大一點地方開焊比較多。焊錫膏只有焊接難上錫鐵件等物品時才用到，具有腐蝕性，一般只用松香就行了，松香作用是析出焊錫中氧化物，保護焊錫不被氧化，增加焊錫流動性。電子元件一般都是上好錫，如果生銹要先刮亮，放到松香上用烙鐵燙一下，再上錫。電路板刮亮以后可以直接插上已上錫元件用松香芯焊錫絲焊接。在松香揮發完之前移開烙鐵，如果焊錫發粘要再蘸點松香，焊錫凝固前不要移動元件。

錫膏印刷機的運行過程主要有：進PCB板、錫膏印刷、出來pcb板三大部分，具體工作流程如下：
印刷機從Loader處接收PCB → 照相機進行識別定位 → 真空或夾板裝置固定PCB →升降裝置將pcb上升接觸到鋼網→刮刀下降到SMT印刷位置→刮刀按設定開始印刷→印刷完畢后刮刀回到原來位置→PCB與鋼網開始分離→印刷效果2D檢驗→送出pcb →進行鋼網清洗→印刷完成進行下一個印刷動作。

在自動印刷機印刷過程中，印刷刮刀向下壓在模板上，使模板底面接觸到電路板頂面。當刮刀走過所腐蝕的整個圖形區域長度時，錫膏通過模板/鋼網上的開孔印刷到焊盤上。在錫膏已經沉積之后，絲網在刮刀之后馬上脫開，回到原地。這個間隔或脫開距離是設備設計所定的，大約0.020"~0.040"。脫開距離與刮刀壓力是兩個達到良好印刷品質的與設備有關的重要變量。

用于錫膏印刷機錫膏的選擇很重要，錫膏的種類和規格非常多，及即便是同一廠家，也有合金成分，顆粒度，黏度，等方面的差別，如何選擇適合自己產品的錫膏，對產品質量和成本都有很大的影響。針對這些錫膏，我們做了工藝實驗，對印刷性，脫模性，觸變性，粘結性，潤濕性以及焊點缺陷，殘留物等做了分析，選擇目前在工藝方面比較成熟的錫膏，確保PCBA質量控制到位。

由于印刷錫膏是SMT組裝質量的關鍵工序，因此嚴格控制印刷錫膏的質量。檢驗方法主要有目視檢驗和SPI檢驗，目視檢驗用2~5倍放大鏡或者3.5~20備顯微鏡檢驗，窄間距時用SPI(錫膏檢查機)檢驗。檢驗標準按照IPC標準執行。

現代錫膏印刷機一般由裝版、加錫膏、壓印、輸電路板等機構組成。它的工作原理是：先將要印刷的電路板固定在印刷定位臺上，然后由印刷機的左右刮刀把錫膏或紅膠通過鋼網漏印于對應焊盤，對漏印均勻的PCB,通過傳輸臺輸入至貼片機進行自動貼片。
