泰州單面止水鑄鐵閘門
河源PGZ1m*1.2m單向鑄鐵閘門
紹興方形鑄鐵鑲銅閘門0.6*0.6m配套手動啟閉機

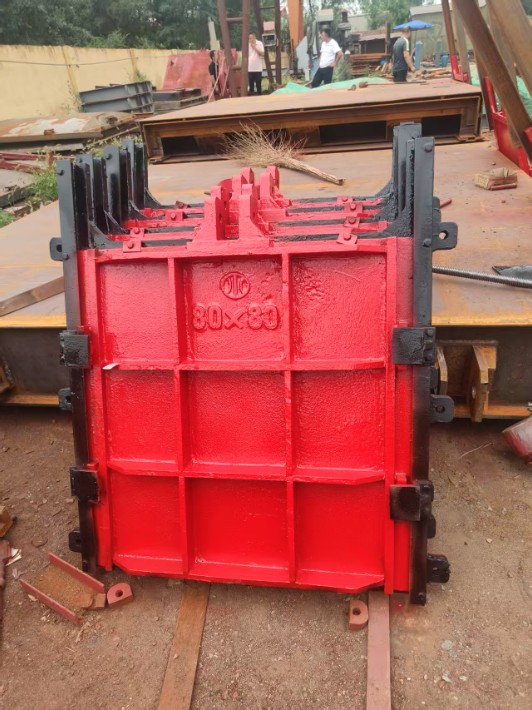

連云港800*800電動鑄鐵閘門
韶關手動鑄鐵鑲銅方閘門800*800配QSL啟閉機

閘門：
★1、型號表示。
★2、用戶須提供下列內容資料：a,止水方式；確定是單向止水還是雙向；前止水還是后止水，止水帶面材質要求。b,水流向c,工作水頭及設計效核水頭d,吊點數及吊點中心距e,設計確定的啟閉機型號及啟閉噸位及與螺桿連接部位的相關數據f，水質、泥砂等水文資料信息g,提供與閘門結合面相關土建結構布置圖
★3、鑄鐵閘門吊耳銷軸隨產品供應（45#材質），鑄鐵閘門吊耳材質為HT200鑄件或Q235焊合件
★4、用戶選購名錄：a,特殊材質的吊耳銷軸、吊耳b,雙向止水c、鑲銅止水帶或不銹鋼止水帶及滑道d,加長滑道部分（超過本公懷標定值時）e,工作水頭超過本公司規定標定值時，需機械強度增加需發生的變更設計后制造增加費用f,其它變更注明：產品重量僅供需方參考，不作為用戶收貨依據。產品產要技術參數及特性值，以訂貨前公司給出值為準，如有變更，恕不另行通知.
廣西河道鑄鐵閘門哪里生產 設計安裝


▲閘門系列：▲ 有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料。產品可根據用戶要求提供圖紙生產）。 鑄鐵閘門有： 平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門?？筛鶕?jù)用戶的需要采用鑲銅、不銹鋼等方式止水。閘門安裝注意事項:1、在閘門安裝前，檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。 　 渠道閘門安裝使用說明：一、 適用范圍 主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用?？蓮V泛用于自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。 二、性能及結構 1﹑閘門的設計﹑制造﹑安裝﹑檢驗驗收等符合DL/T5019-94標準的規定。 2﹑形式：洞口式閘門 3﹑結構：設備主要由手電兩用啟閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成。密封性能良好，久用磨損后可通過螺旋來更換密封裝置保持正常工作。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系采用不銹鋼，適用于污水腐蝕環境。 4﹑工作場所：室外 5﹑安裝形式：洞口式 三、安裝及調試 1﹑設備到現場后應對照送貨單單檢驗閘門是否完整，有無損壞。 2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。 3﹑安裝時分四部分安裝 4﹑門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應導軌面在鉛垂線上，其傾斜度不大于1//1000。其平面度及對角線誤差不超過標準規定。  4.1 門框安裝好后，同時清除門框中雜物，以免影響

　2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。 　

　3、閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。 　

　4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。 　　

5、閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉?！?br />
　6、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應**，防止灰漿凝固影響啟閉

我公司主營各種鑄鐵閘門，下面介紹下鑄鐵平面閘門性能特點：★廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程?！镩l門結構合理，便于安裝，操作簡便靈活，便于管理?！锓栏芰姡稍赑H=6-8的流體酸堿中使用。★止水效果好；正常滲水量L≤0.07L／m.s。
鑄鐵鑲銅閘門技術標準 ：
1、本設備材料符合GB標準規定。
2、所有量度、尺寸、重量均用國際單位（SI）表示。
3、我公司已通過ISO9001質量體系認證。
YJ010 拋丸噴砂技術條件及檢驗方法
JB/ZQ4000.1-86 產品檢驗通用技術條件
鑄鐵鑲銅閘門結構與要求：
整體結構要求：閘門由連續的框架、提升軸（閘桿）、閘板、吊耳、手電兩用/手動啟閉機、裝配好的鑄鐵件等組成。閘門應有足夠的強度，以在儲存、運輸、操作等任何條件下都不會彎曲變形，所有結合部分和滑動表面都應是機械加工面，為了密封，閘門應帶有鑲銅密封圈。
閘框、閘座：
材料：HT250 GB9439-88。閘框應進行機械加工，以便與閘座或預埋件栓接。閘框兩邊應向上延伸。到閘門處于全開位置時閘板至少有一半支撐包含在閘框內，閘框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5，閘框的厚度應在計算厚度上增加2mm的腐蝕余量，閘框內有加工過的凹形槽，槽內嵌入有銅質的密封座面，并用和密封座面相同材料制作的沉頭螺釘與閘框聯結，此密封座面應加工到≤3.2μm的表面粗糙度，閘框背面也應進行加工，以便與預埋墻框的機械加工面直接栓接，閘框與墻框結合面間在安裝時應充填有粘結劑。
大型平板鋼閘門安裝施工方案淺析一、工程概述堤開口改造工程是地區綜合整治與開發工程的重要組成部份，其中擋潮閘部份共有九孔擋潮通道，每孔凈寬24m ，總凈寬216m ，上扉門門葉尺寸為(高×寬)5.85×25.05m ，門底高程0.15m ，門頂高程6.0m ，下扉門門葉尺寸為(高×寬)5.85×25.05m ，門底高程-5.24m ，門頂高程0.61m ，閘門采用雙扉頂升式平板鋼閘門，雙向滑塊支承，上、下扉門均采用實腹式變截面三主橫梁布置，在雙扉門頂?shù)捻斨髁焊拱迳下菟ㄟB接閘門啟門梁。擋潮閘門鋼構件的主體主要有上扉門、下扉門、檢修門、啟門梁等構件。其中上、下扉門的單件重量約為111噸，其長度約為25米，屬于大型鋼結構制作安裝工程。本工程的主要特點是：（1）鋼構預埋件數量多且精度要求高。（2）制作的擋潮閘門鋼構件體積大、超重量、焊接數量多，所以需要有大面積的加工制作場地，需要有嚴格的焊接工藝規程和拼裝制作工序，需要有大量的工裝機具和設備。（3）擋潮閘門鋼構件的運輸與吊裝需要有大型的車輛、起重機和周密的吊裝方案。（4）擋潮閘門鋼構件在安裝現場的組對焊接需要有嚴密的技術措施來控制焊接變形量。二、安裝方法的選擇與確定目前國內鋼閘門的安裝有以下幾種施工方法：（1）利用擋潮閘門上部的交通橋車道吊裝就位鋼閘門；（2）直接在擋潮閘門底部地板上（標高-5.24米）吊裝就位鋼閘門。 根據本工程的主要特點和施工現場的實際情況以及施工經濟成本的控制，決
　　公司的主要產品為：螺桿啟閉機從0.3噸至200噸，有手動式、電動式、手電兩用式、封閉式等多種型號。卷揚式啟閉機從5噸至2*150噸等多種規格。閘門分鑄塊和鋼兩種，規格從0.2m*0.2m至5m*5m多種規格。 一、QL型螺桿式啟閉機 該產品有手動平推式和側搖式，有手電兩用式，還分為單吊點和雙吊點。其中小噸位啟閉機帶有機鎖裝置，3噸以上啟閉機配有高度指示器和上下行程限位裝置?！　《PQ、QPK（快速閉門）型卷揚式啟閉機 該產品25噸以下為手電兩用式，40噸以上為電動式且?guī)в邪踩^載保護裝置，均配有上下極限裝置。另外我公司可根據用戶具體要求生產各種噸位的高揚程卷揚機和移動式啟閉機?！　∪?、鑄鐵平面滑動閘門 該閘門止水效果好，耐腐蝕，安裝維護簡便，適用于工程中的單向、雙向止水?！　∷?、鋼閘門 我公司按照國家標準，根據用戶設計要求組織生產制造。我公司還可根據用戶設計要求采取新工藝進行表面噴鋅處理。　　五、智能儀器儀表類 該產品包括閘門開度測控儀、荷重測控儀、閘門開度荷重測控儀、開度雙荷重測控儀、水位測控儀、水位差測控儀，并可根據用戶要求開發新功能的智能儀表?！　¤T鐵鑲銅方閘門主要用途：/鑄鐵鑲銅方閘門 它采用特的外弧形設計，結構合理、受力均勻，采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。鑄鐵鑲銅方閘門結構特點：/鑄鐵鑲銅方閘門 1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。4.品種規格，適應性廣。5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

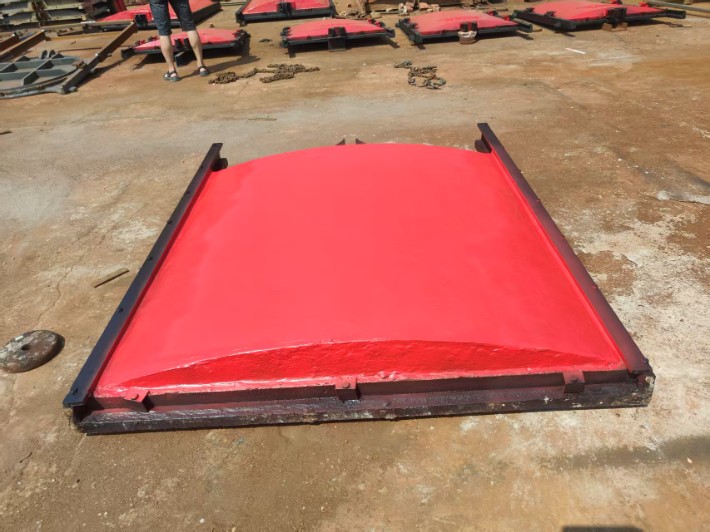

安裝調整PGZ系列平面鑄鐵拱形閘門，安裝定要檢查閘門的*外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸大于閘門*外形四周20厘米為宜。1、 閘門安裝前，確定水流方向，然后校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果。2、 閘門安裝前，*按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊。3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉機。6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的*間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后*可進行二期澆筑水泥。

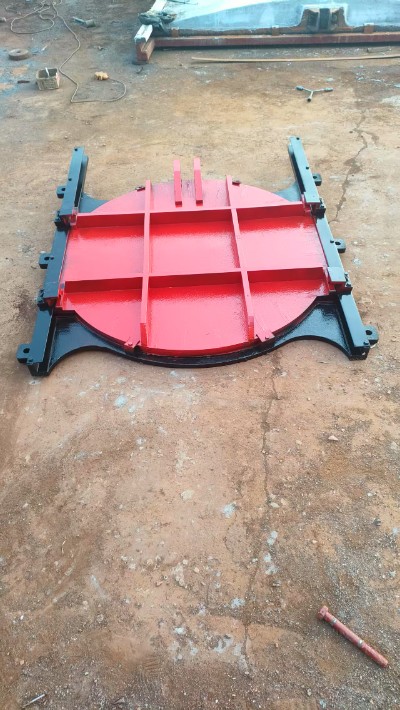

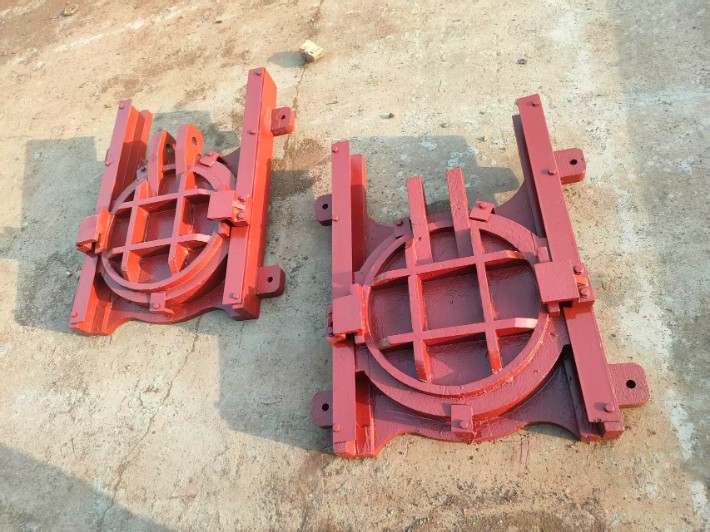

MXY鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

MXY鑄鐵鑲銅閘門主要技術性能參數:
1、密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2、公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa
3、安裝位置：正常狀態下正向迎水、處于鉛垂狀態
4、*工作水頭：單向受壓：正向：10m，反向：5m，雙向受壓：均為10m
5、工作環境：溫度-20℃～120℃，濕度：95%，工作介質：水與污水PH值：5～10
6、啟閉速度：不小于0.2m/min，不大于1.5m/min。
7、閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
8、閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
MXY鑄鐵鑲銅圓閘門主要零部件材質
閘板：灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
門框：灰鑄鐵、球鐵、不銹鋼
4、鑄鐵鑲銅閘門采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
本標準規定了用于正向止水，反向止水或雙向止水的垂直安裝的鑄鐵滑動閘門。鑄鐵滑動閘門具有機加工的金屬面和機加工的可調節楔塊裝置。鑄鐵滑動閘門可用于方形、矩形或圓形孔口。本標準規定了鑄鐵閘門的材料、制造、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其*版本（包括所有的修改單）適用于本標準。
為適應水利工程需要，統一鑄鐵閘門技術要求，鑄鐵閘門質量，特定本標準。
本標準規定了用于正向止水，反向止水或雙向止水的垂直安裝的鑄鐵滑動閘門。鑄鐵滑動閘門具有機加工的金屬面和機加工的可調節楔塊裝置。鑄鐵滑動閘門可用于方形、矩形或圓形孔口。本標準規定了鑄鐵閘門的材料、制造、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其*版本（包括所有的修改單）適用于本標準。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其*版本（包括所有的修改單）適用于本標準。

主要閘門產品：生產銷售：{鋼閘門}、{鋼壩閘門}、{鑄鐵閘門}、{不銹鋼閘門}、{鑄鐵鑲銅閘門}，{平面閘門}、{弧形閘門}，{拱形閘門}，{機閘一體式閘門}，{雙向止水閘門} ，{液壓閘門}，等各種形狀、材質的水工閘門產品。二、閘門產品簡介：閘門分類：①按閘門的工作性質：可分為工作閘門、檢修閘門和事故閘門。工作閘門：也稱主要閘門，能在動水中啟閉。檢修閘門：設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門：多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵閘門、不銹鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。閘門結構、工作原理、用途、生產方式；
閘門設計要點
設計鑄鐵鑲銅閘門有先后的步驟，聚財?shù)蔫T鐵鑲銅閘門設計人員會對客戶提供的資料進行分析和鑄鐵鑲銅閘門結構作一個*的建議，在設計中小型鑄鐵鑲銅閘門時，我廠會對建筑物的適用工況和運行特點及其具體布置等進行了解。設計鑄鐵鑲銅閘門要素指對鑄鐵鑲銅閘門的荷載和運行條件進行研究分析，在鑄鐵鑲銅閘門上下游不同水位工況的組合使用中，有時僅有上游一面的單向水頭，有時兼有上下游兩面的雙向水頭，有時候還需要考慮到工況波浪壓力和泥沙壓力等其它荷載，并且我們會根據鑄鐵鑲銅閘門的運行條件，在哪些水頭情況下只擋水而不開啟，在哪些水頭情況下需要進行啟閉，從而計算啟閉力和確定選用的啟閉機噸位，鑄鐵鑲銅閘門的啟閉臺、檢修橫橋和掛勾尺寸和產品吊點數量等也是不容忽視的。在閘門結構選擇時，常需要預估鑄鐵鑲銅閘門的總重量，以進行鋼材的優選。
