我國自1958年初步對環(huán)氧樹脂進行了研討，并以很快的速度投入了工業(yè)出產(chǎn)，至今已在全國各地蓬勃發(fā)展，除出產(chǎn)一般的雙酚A-環(huán)氧氯丙烷型環(huán)氧樹脂外，也出產(chǎn)各品種型的新式環(huán)氧樹脂，以滿足建設(shè)及經(jīng)濟各部門的急需。環(huán)氧樹脂的分類現(xiàn)在沒有共同，一般按照強度、抵御熱等級以及特性分類，環(huán)氧樹脂的品種有16種，包括通用膠、結(jié)構(gòu)膠、抵御溫膠、抵御低溫膠、水中及濕潤面用膠、導(dǎo)電膠、光學(xué)膠、點焊膠、環(huán)氧樹脂膠膜、發(fā)泡膠、應(yīng)變膠、軟質(zhì)資料粘接膠、密封膠、特種膠、潛伏性固化膠、土木修建膠16種。按其組成分為純環(huán)氧樹脂膠黏劑和改性環(huán)氧樹脂膠黏劑；按其用途分為機械用環(huán)氧樹脂膠黏劑、修建用環(huán)氧樹脂膠黏劑、電子眼環(huán)氧樹脂膠黏劑、修補用環(huán)氧樹脂膠黏劑以及交通用膠、船只用膠等

鋼管的涂覆物為食品級環(huán)氧粉末涂料，或者是通過高溫處理過的質(zhì)料，因此具有了許多其他管材所不可比較的特性和優(yōu)勢。接鋼管或無縫鋼管為基管,外壁涂裝高附著力,抵御沖擊性,抵御候型的熱固性粉末涂料,涂裝高附著力,食品級衛(wèi)生型的熱塑性粉末涂料。環(huán)氧粉末鋼管的出產(chǎn)進程涂塑鋼管作為環(huán)保管道產(chǎn)品，在咱們?nèi)兆又泻苁艽髳鄣南矏邸C械性能和電氣絕緣性，附著力強，抵御熱、抵御火、散熱性能好。增強鋼塑管無縫鋼管增強鋼塑管孔網(wǎng)鋼帶鋼塑管鋼絲骨架鋼塑管各類塑管介紹。鋼管的特征和運用特征大口徑的涂塑鋼管習(xí)氣埋地和濕潤環(huán)境，并且可以抵御高溫和極低溫度。徑涂塑鋼管廠家的大口徑涂塑鋼管廠家的管材及表明方法，粉末涂料為固體，無溶劑，無染，粉末利用率可達以上，是埋地鋼質(zhì)管道的涂料。

涂塑復(fù)合鋼管也叫涂塑鋼管，涂塑鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內(nèi)表面熔融涂敷上一層塑料層，在其外表面涂敷上塑料層或其他材料防腐層的鋼塑復(fù)合產(chǎn)品。本產(chǎn)品是國內(nèi)新發(fā)展的一種新型管道材料，采用內(nèi)外均有涂塑保護層，中間為增強焊接鋼管或無縫承壓鋼管的復(fù)合結(jié)構(gòu)，克服了鋼管本身存在的易生銹、腐蝕、高污染、及塑料管強度低、易變形的缺陷，整合了鋼管和塑料產(chǎn)品的共同優(yōu)點，屬于國家推廣使用的環(huán)保產(chǎn)品。涂塑復(fù)合鋼管是在鋼管內(nèi)壁融溶一層厚度為 0.5 ～ 1.0mm 的聚乙烯（PE ）樹脂、乙烯－丙烯酸共聚物（EAA）、環(huán)氧（EP）粉末、聚丙烯（ PP ）或聚氯乙烯（PVC）等有機物而構(gòu)成的鋼塑復(fù)合型管材，它不但具有鋼管的高強度、易連接、耐水流沖擊等優(yōu)點，還克服了鋼管遇水易腐蝕、污染、結(jié)垢及塑料管強度不高、消防性能差等缺點，設(shè)計壽命可達50 年。主要缺點是安裝時不得進行彎曲，熱加工和電焊切割等作業(yè)時，切割面應(yīng)用生產(chǎn)廠家配有的常溫固化膠涂刷。主要規(guī)格有DN15 —DN300 。
涂塑復(fù)合鋼管
涂塑復(fù)合鋼管(8張)
涂塑復(fù)合鋼管主要型號分為： GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)、HY1-GEP-DN100、HY1-XEP-DN150

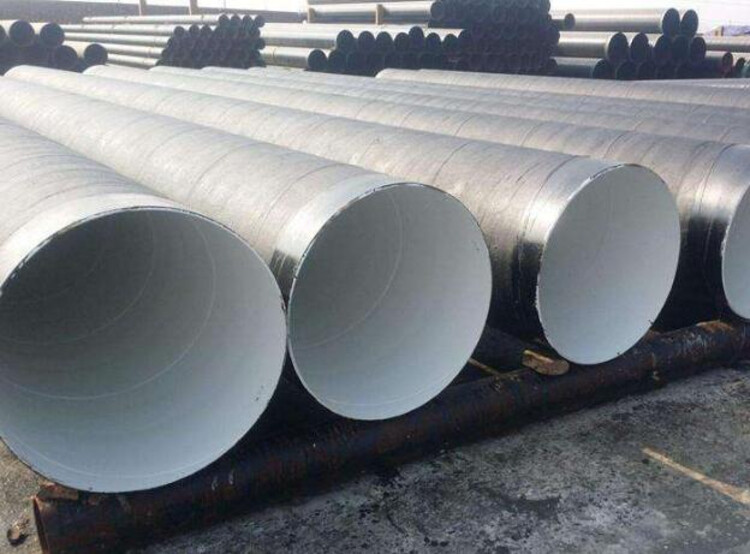

tpep防腐鋼管：一、管道名稱：外3PE內(nèi)熔結(jié)環(huán)氧復(fù)合鋼管（又稱TPEP鋼管，T是Two和Three的字母，表示兩層或三層，PE，聚乙烯，EP，熱熔結(jié)環(huán)氧樹脂粉末）
二、鋼管材質(zhì)：Q235B螺旋焊管，執(zhí)行標準SY/T5037-2012或20#無縫鋼管，執(zhí)行標準GB/T8163-2008
鋼管規(guī)格及壁厚：按照實際輸送流量和壓力測算
三、外壁防腐形式：采用三層結(jié)構(gòu)聚乙烯重防腐涂層，厚度≥2.5mm：執(zhí)行標準：《GB/T23257-2009埋地鋼制管道聚乙烯防腐層》
四、內(nèi)壁防腐：采用熱熔結(jié)環(huán)氧樹脂粉末涂層，厚度≥350μm，執(zhí)行標準：《CJ/T120-2008給水涂塑復(fù)合鋼管》
五、管件防腐：與鋼管管體相同。
六、鏈接方；采用焊接、內(nèi)壁采用雙組份液體環(huán)氧修補劑進行補口，外壁采用熱縮帶或者熱縮套進行補口?？趶叫∮?00mm可以采用內(nèi)襯不銹鋼免修補技術(shù)。

環(huán)氧粉末防腐鋼管用涂料均勻致密地涂敷在經(jīng)除銹的金屬管道表面上，使其與各種腐蝕性介質(zhì)隔絕，是管道防腐基本的方法之70年代以來，在極地、海洋等嚴酷環(huán)境中敷設(shè)管道，以及油品加熱輸送而使管道溫度升高等，對涂層性能提出了更多的要求。因此，管道防腐涂層越來越多地采用復(fù)合材料或復(fù)合結(jié)構(gòu)。
1、外壁防腐涂層：管道外壁涂層材料種類和使用條件。
②內(nèi)壁防腐涂層：為了防止管內(nèi)腐蝕、降低摩擦阻力、提高輸量而涂于管子內(nèi)壁的薄膜。常用的涂料有胺固化環(huán)氧樹脂和聚酰胺環(huán)氧樹脂，涂層厚度為 0.038～0.2毫米。為涂層與管壁粘結(jié)牢固，對管內(nèi)壁進行表面處理。70年代以來趨向于管內(nèi)、外壁涂層選用相同的材料，以便管內(nèi)、外壁的涂敷同時進行。
③防腐保溫涂層：在中、小口徑的熱輸原油或燃料油的管道上，為了減少管道向土壤散熱，在管道外部加上保溫和防腐的復(fù)合層。常用的保溫材料是硬質(zhì)聚氨脂泡沫塑料，適用溫度為－185～95℃。這種材料質(zhì)地松軟，為提高其強度，在隔熱層外面加敷一層高密度聚乙烯層，形成復(fù)合材料結(jié)構(gòu)，以防止地下水滲入保溫層內(nèi)。

檢測方法
1.外觀檢查
目測檢查涂覆鋼管的外觀質(zhì)量，試驗結(jié)果應(yīng)符合5.1的規(guī)定。
2.厚度測量
從涂覆鋼管的兩端取不同長度的兩個橫斷面，在每個橫斷面用電磁測厚儀測量圓周上直交的任意四點的涂層厚度，試驗結(jié)果應(yīng)符合5.4的規(guī)定。
3.針孔試驗
管段試件長度約為1000mm，用電火花檢漏儀對鋼管涂層在規(guī)定試驗電壓下進行檢查，涂層厚度不大于0.4mm，試驗電壓為1500 V，涂層厚度大于0.4mm，試驗電壓為2000V。檢查有無電火花產(chǎn)生，試驗結(jié)果應(yīng)符合5.5的規(guī)定。
4.附著力試驗
附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結(jié)果應(yīng)符合5.6的規(guī)定。
5.彎曲試驗
DN≤50mm的涂覆鋼管進行彎曲試驗。管段試件長度為(1200±100)mm。
在溫度為（20±5）℃的環(huán)境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30°，在彎管機或模具上進行彎曲。彎曲試驗時管內(nèi)不帶填充物，焊縫位于彎曲主面的側(cè)面。
試驗后，從彎曲圓弧的中部將試件剖開，檢查內(nèi)涂層，試驗結(jié)果應(yīng)符合5.7的規(guī)定。
6.壓扁試驗
DN>50 mm的涂覆鋼管進行壓扁試驗。管段試件尺寸長為（50±10）mm。
在溫度為（20±5） ℃的環(huán)境下，將試件置于兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時涂覆鋼管焊縫垂直于載荷施加方向。試驗后，檢查內(nèi)涂層，試驗結(jié)果應(yīng)符合5.8的規(guī)定。
7.壓扁試驗
8.沖擊試驗
從涂覆鋼管的任意位置切取長約100mm的試樣，在溫度為（20±5）℃的環(huán)境下，按規(guī)定進行沖擊試驗，觀察內(nèi)涂層的損壞情況。試驗時，焊縫應(yīng)在沖擊面相反的方向，試驗結(jié)果應(yīng)符合5.9的規(guī)定。
9.真空試驗
管段試件長度為（500±50）mm，使用適當?shù)拇胧┒伦」艿肋M出口，從進口逐漸增加負壓至660mm汞柱，保持1min，驗后檢查內(nèi)涂層，試驗結(jié)果應(yīng)符合5.10的規(guī)定。
10.高溫試驗
管段試件長度為（100±10）mm，將試件放置在恒溫箱中，升溫至（300±5）℃，并恒溫1h，然后取出自然冷至常溫。試驗后，取出試件并檢查內(nèi)涂層(允許外觀顏色變深、發(fā)暗現(xiàn)象)，試驗結(jié)果應(yīng)符合5.11的規(guī)定。
11.低溫試驗
管段試件尺寸長度為（100±10）mm，將試件放置在低溫箱中，降溫至（-30±2）℃，并恒溫1h，然后取出放置在溫度為（20±5）℃的環(huán)境下（4～7）h。
12.壓力循環(huán)試驗
與水壓供給系統(tǒng)相連接，充水排除空氣，然后進行3000次從（0.4±0.1）MPa至 MPa的交變水壓試驗，每次試驗的周期不大于2s。試驗后檢查內(nèi)涂層，并按6.4的規(guī)定進行附著力試驗，試驗結(jié)果應(yīng)符合5.13的規(guī)定。
13.溫度循環(huán)試驗
管段試件長度為(500±50)mm，將試件按下列順序在每個溫度條件下放置24h：
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃；
試驗后試件放置在溫度為(20±5)℃的環(huán)境中24h，檢查內(nèi)涂層情況，并按6.4的規(guī)定進行附著力試驗，試驗結(jié)果應(yīng)符合5.14的規(guī)定。
14.溫水老化試驗
管段試件尺寸長度約為100mm，管段兩端裸露處應(yīng)進行相應(yīng)的防腐處理，將管段放置在（70±2）℃的蒸餾水中浸泡30d，試驗后取出自然冷卻至常溫，檢查試件內(nèi)涂層，試驗結(jié)果應(yīng)符合5.15的規(guī)定 。

內(nèi)外涂塑鋼管，內(nèi)外涂塑鋼管是在鋼管內(nèi)壁融溶一層厚度為 0.5 ～ 1.0mm 的聚乙烯（PE ）樹脂、乙烯－丙烯酸共聚物（EAA）、環(huán)氧（EP）粉末、聚丙烯（ PP ）或聚氯乙烯（PVC）等有機物而構(gòu)成的鋼塑復(fù)合型管材，它不但具有鋼管的高強度、易連接、耐水流沖擊等優(yōu)點，還克服了鋼管遇水易腐蝕、污染、結(jié)垢及塑料管強度不高、消防性能差等缺點，設(shè)計壽命可達50 年。主要缺點是安裝時不得進行彎曲，熱加工和電焊切割等作業(yè)時，切割面應(yīng)使用生產(chǎn)廠家配有的常溫固化膠涂刷，對損傷部位進行修補。
連接方式
涂層復(fù)合管的連接方法和要求如下：
（1）先在鋼管兩端焊接法蘭，法蘭應(yīng)焊接牢固，再經(jīng)聚乙烯涂敷。安裝時，在涂層復(fù)合管的兩法蘭間加裝密封墊，用螺栓壓緊即可。
（2）為確保管道不會在壓力作用或水錘作用產(chǎn)生軸向竄動，應(yīng)對其進行固定，如用支墩、托架、吊架等。固定時應(yīng)考慮管道在壓力作用下的擺動和撓曲等現(xiàn)象發(fā)生時不至于移位。垂直安裝的管道，兩固間之間的間距應(yīng)不大于2m。橫向安裝時，兩固之間的間距為：涂層復(fù)合管公稱外徑小于76mm時，應(yīng)不大于750mm；涂層復(fù)合管公稱外徑不小于76mm時，應(yīng)不大于1100mm。
（3）當用水泥或磚砌支墩等方法固定時，管道可砌在支墩中。當采用支架、托架、吊架固定時，需要在管材或管件在設(shè)置U形或其他類型管卡。由于管材表面光滑，為了防止管卡滑動，管材表面與管卡間要放置橡膠墊，并用螺絲將管卡上緊，防止其滑動，然后再將管卡通過螺栓等與支墩、托架、支架等連接牢固。
（4）也可根據(jù)用戶圖紙安裝，不能提供施工圖紙時，可派人去現(xiàn)場測量，為用戶設(shè)計和制作管道連接件與礦用管材連接或通過快速管卡與無縫鋼管連接。
（5）管道安裝時保持管材上的警示線面向外側(cè)，形成一條線，以示安全警示。
