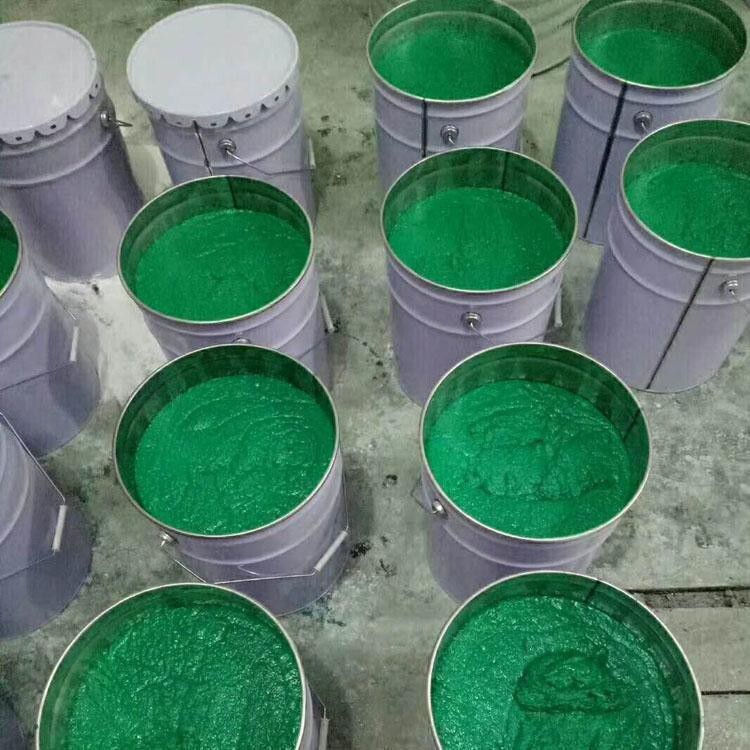

玻璃鱗片的厚度一般為2－5μm、片晶長度為100－3000μm，由于涂層中的玻璃鱗片上下交錯(cuò)排列，形成了特的屏蔽結(jié)構(gòu)，這種結(jié)構(gòu)可以代替橡膠、塑料和玻璃鋼襯里相結(jié)合，構(gòu)成玻璃鱗片樹脂襯里涂料，玻璃鱗片涂料 是一種優(yōu)良的耐化學(xué)藥品和耐耐老化的無機(jī)材料，玻璃鱗片涂料主要分為高溫乙烯基酯玻璃鱗片涂料、中溫乙烯基酯玻璃鱗片涂料、環(huán)氧樹脂玻璃鱗片涂料。

玻璃鱗片膠泥施工工藝及技術(shù)要求粘貼時(shí)，在粘襯部位均勻涂刷二層玻璃鱗片涂料，然后垂直于涂刷表面平鋪無堿無蠟無捻粗紗方格玻璃纖維布，然后采用輥刷、毛刷等工具蘸取襯布膠料，從一端或中間趕走氣泡，并使膠料充分浸潤布料。布料貼襯時(shí)不可強(qiáng)行牽拉，防止變形走樣，布料亦應(yīng)逐漸展干，逐步貼襯，要求搭接≥50mm。在襯一層布24h后，檢查襯里層有無毛刺、流淌、氣泡、脫層等缺陷。

乙烯基玻璃鱗片膠泥涂料，它的成分包括乙烯基酯樹脂、玻璃鱗片和添加劑，這些成分的重量百分比為：乙烯基酯樹脂55％～65％，玻璃鱗片25％～35％，添加劑0.001～10％。本產(chǎn)品利用了乙烯基酯樹脂力學(xué)性能，具有優(yōu)良的韌性和抗疲勞性，的防滲漏性和密封性等特點(diǎn)，使制成的玻璃鱗片膠泥涂料耐腐蝕性、耐溫性能，能夠廣泛適用于煙氣脫硫防腐要求高的場所，并可以根據(jù)防腐蝕對象的具體工況，調(diào)配能耐受不同溫度環(huán)境、不同磨損環(huán)境的玻璃鱗片膠泥，從而適應(yīng)煙氣脫硫防腐要求，大大降低工程成本。

中溫玻璃鱗片膠泥有哪些特點(diǎn)性能呢，咱們分析一下：
1.材料構(gòu)成：由中溫901乙烯基樹脂為基料，玻璃鱗片為骨料，加入其它助劑，經(jīng)過設(shè)備精制而成。
2.較低的滲透率。實(shí)驗(yàn)證明鱗片涂層的抗水蒸汽滲透率比普通環(huán)氧樹脂涂料高6～15倍，比普通環(huán)氧FRP高4倍。
3.具有較強(qiáng)的粘結(jié)強(qiáng)度，不僅指樹脂基體與其中的玻璃鱗片之間的粘結(jié)強(qiáng)度較高，而且玻璃鱗片膠泥涂層與基材之間的粘結(jié)強(qiáng)度高，同時(shí)玻璃鱗片膠泥涂層不易產(chǎn)生龜裂、分層或剝離，附著力和沖擊強(qiáng)度較好，從而較好的耐蝕性。

酚醛型環(huán)氧乙烯基玻璃鱗片膠泥就是我們說的“高溫玻璃鱗片膠泥”。高溫玻璃鱗片膠泥對溫度的耐受強(qiáng)度遠(yuǎn)遠(yuǎn)中溫玻璃鱗片膠泥。酚醛環(huán)氧型乙烯基酯樹脂厚涂型玻璃鱗片涂料是以高度耐蝕、耐溫、高韌型的酚醛環(huán)氧型乙烯基酯樹脂為基體樹脂，配以偶聯(lián)劑處理的玻璃鱗片、耐蝕顏料和填料以及疏水型氣相二氧化硅等助劑，真空高速混合而成，產(chǎn)品呈稀漿狀。

玻璃鱗片膠泥是目前非常重要的防腐涂料，主要是由分散不連續(xù)的玻璃鱗片還有粘稠樹脂經(jīng)設(shè)備混合而成的復(fù)合材料，玻璃鱗片膠泥的施工質(zhì)量一定程度影響著防腐工程的整體質(zhì)量，所以正確合理的施工是很有必要的。一般來說，玻璃鱗片膠泥在施工時(shí)主要用抺子、刮板涂抺到需要防腐的物體表面，每道涂刮厚度為0.8mm到1mm，道固化后間隔24小時(shí)以上再涂刮第二道。在具體涂抹的時(shí)候，抺刀應(yīng)和被涂抺面保持適當(dāng)?shù)慕嵌?，并且要沿尖角的銳角方向照適當(dāng)?shù)乃俣扰c力度推抺，使涂料沿物體表面逐漸涂敷，令空氣在涂抺中不斷從界面間推擠出來。
