玻璃鱗片膠泥施工后表面顏色不均勻，有的話黃，有的跟畫的畫似的，失去了玻璃鱗片膠泥防腐整體的美感，讓我們擔(dān)心的是玻璃鱗膠泥整體的防腐性能是不是收到了影響。
我們先了解一下玻璃鱗片防腐發(fā)花的真正原因，找到了根源才能真正解決問題。
一、玻璃鱗片膠泥發(fā)花黃變的原因：玻璃鱗片膠泥出現(xiàn)了滲色（也就是顏色的滲透）
1、原因：底層未干即涂面漆，有色硝基底上涂聚酯漆，料中有有機(jī)顏料或色精，耐溶劑性差，未封閉處理。
2、解決辦法：底層充分干燥后再重涂，底漆和面漆配套使用，采用無機(jī)顏料，或進(jìn)行封閉處理，再涂表面層。

玻璃鱗片防腐的優(yōu)點(diǎn)：
1、受介質(zhì)、氣體、水蒸汽的滲入遠(yuǎn)小于普通的玻璃鋼。不容易產(chǎn)生介質(zhì)擴(kuò)散，可有效地避免底蝕、分散、鼓泡、剝離等物理破壞。
2、硬化時(shí)收縮率小。由于玻璃鱗片分散了應(yīng)力，各接觸面的殘余應(yīng)力小，熱膨脹系數(shù)也小，故粘結(jié)強(qiáng)度不會(huì)因熱脹而衰減，熱穩(wěn)定性好。
3、耐磨性和對(duì)擦傷抵抗性較強(qiáng)，遇機(jī)械損傷只限于局部，擴(kuò)散趨勢(shì)小。
4、修復(fù)性好。使用幾年后，破壞處只需要簡(jiǎn)單處理，即可修復(fù)。
5、對(duì)防護(hù)面適應(yīng)性強(qiáng)，尤其適合于復(fù)雜表面的防腐。
6、施工性好。鱗片防腐可用噴涂、滾涂、刮涂等多種方法施工。整體性好，且現(xiàn)場(chǎng)配料方便，可室溫固化及熱固化。

環(huán)氧玻璃鱗片重防腐涂料/防腐漆是由環(huán)氧樹脂、玻璃鱗片、防銹顏料、助劑、改性胺配制而成。產(chǎn)品具有干燥迅速，附著力好、柔韌性好，雙組分包裝、施工方便。具有耐酸、耐堿、耐鹽、耐油等特點(diǎn)。
二、特性?。?br /> 該涂料是一種屏蔽性較高的涂料，成膜后顏料能平行定向重疊排列，不僅對(duì)腐蝕介質(zhì)構(gòu)成一道道屏障，也給腐蝕介質(zhì)設(shè)定了無數(shù)條曲曲折折迷宮式的結(jié)構(gòu)，從而達(dá)到防腐蝕的目的。因此該產(chǎn)品有較好的封閉性、防腐蝕性能和抗?jié)B透性。該產(chǎn)品還具有良好的耐化學(xué)藥品性、耐水性、耐磨性。
三、用途：
本品適用于船舶、港口、鐵路橋梁、石油、化工冶煉、鋼鐵設(shè)施、管道、污水處理廠、混凝土表面，使其免受大氣、海水、酸、堿、油、鹽、化工氣體等腐蝕介質(zhì)的侵蝕　。

目前乙烯基酯樹脂-玻璃鱗片襯里，在海水輸送管、鋼槽、鋼樁、鋼槽襯里、鋼樁襯里，以及混凝土橋等方面，也均已獲得了成功的應(yīng)用，經(jīng)過實(shí)際使用證明，其效果都比較良好。例如，對(duì)于安裝管道的內(nèi)壁表面的涂裝，現(xiàn)大多采用金屬塊的方法。即在兩塊金屬塊之間，夾有乙烯基酯樹脂－玻璃鱗片襯里涂復(fù)材料，在壓縮空氣的推動(dòng)下延著管道移動(dòng)，在金屬塊與管道內(nèi)壁之間的空隙，是用來在管內(nèi)壁表面涂復(fù)襯里膜的。這種方法要求涂料的適用期，約為 3h10h。

中溫乙烯基玻璃鱗片涂料，由于采用乙烯基酯型樹脂加特定附料，用工具，在特定的環(huán)境中配制而成，從而具有更好的熱穩(wěn)定性，耐溫性能可以達(dá)到180℃，另外由于乙烯基玻璃鱗片涂料的多層平行排列，大大延長(zhǎng)了滲透路徑，具有的抗?jié)B性能。鱗片襯里中玻璃鱗片在樹脂中的非連續(xù)分布，使中溫乙烯基玻璃鱗片涂料鱗片襯里具有理想的抗應(yīng)力破壞失效能力，從而更適合大型和有溫度變化設(shè)備的內(nèi)襯防腐。

中溫玻璃鱗片膠泥有哪些特點(diǎn)性能呢，咱們分析一下：

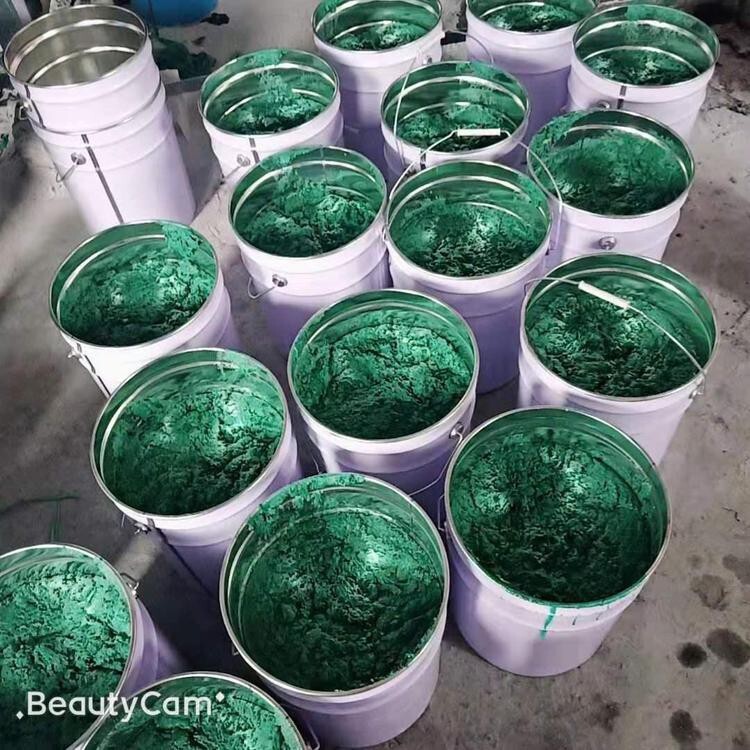

1.材料構(gòu)成：由中溫901乙烯基樹脂為基料，玻璃鱗片為骨料，加入其它助劑，經(jīng)過設(shè)備精制而成。
2.較低的滲透率。實(shí)驗(yàn)證明鱗片涂層的抗水蒸汽滲透率比普通環(huán)氧樹脂涂料高6～15倍，比普通環(huán)氧FRP高4倍。
3.具有較強(qiáng)的粘結(jié)強(qiáng)度，不僅指樹脂基體與其中的玻璃鱗片之間的粘結(jié)強(qiáng)度較高，而且玻璃鱗片膠泥涂層與基材之間的粘結(jié)強(qiáng)度高，同時(shí)玻璃鱗片膠泥涂層不易產(chǎn)生龜裂、分層或剝離，附著力和沖擊強(qiáng)度較好，從而較好的耐蝕性。

酚醛型環(huán)氧乙烯基玻璃鱗片膠泥就是我們說的“高溫玻璃鱗片膠泥”。高溫玻璃鱗片膠泥對(duì)溫度的耐受強(qiáng)度遠(yuǎn)遠(yuǎn)中溫玻璃鱗片膠泥。酚醛環(huán)氧型乙烯基酯樹脂厚涂型玻璃鱗片涂料是以高度耐蝕、耐溫、高韌型的酚醛環(huán)氧型乙烯基酯樹脂為基體樹脂，配以偶聯(lián)劑處理的玻璃鱗片、耐蝕顏料和填料以及疏水型氣相二氧化硅等助劑，真空高速混合而成，產(chǎn)品呈稀漿狀。

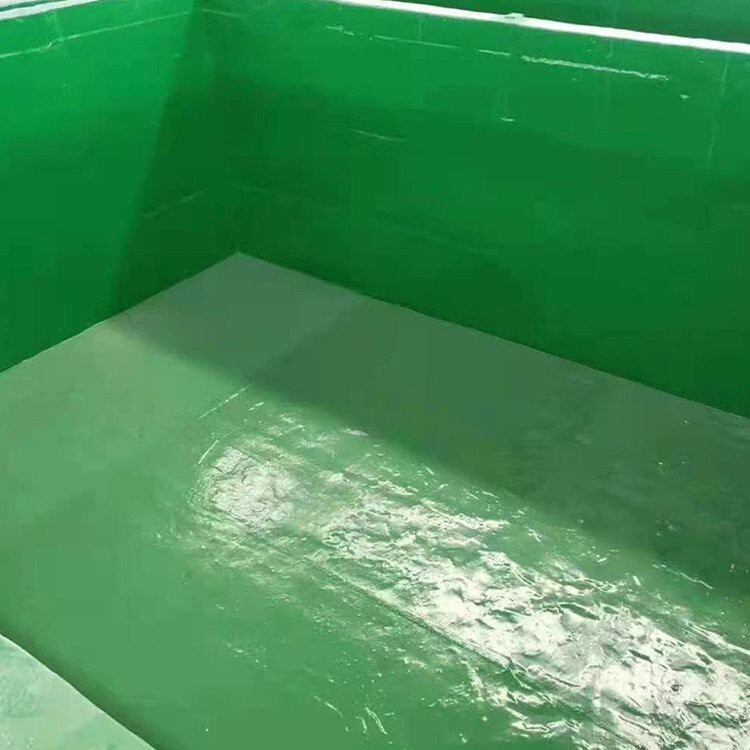

玻璃鱗片膠泥是目前非常重要的防腐涂料，主要是由分散不連續(xù)的玻璃鱗片還有粘稠樹脂經(jīng)設(shè)備混合而成的復(fù)合材料，玻璃鱗片膠泥的施工質(zhì)量一定程度影響著防腐工程的整體質(zhì)量，所以正確合理的施工是很有必要的。一般來說，玻璃鱗片膠泥在施工時(shí)主要用抺子、刮板涂抺到需要防腐的物體表面，每道涂刮厚度為0.8mm到1mm，道固化后間隔24小時(shí)以上再涂刮第二道。在具體涂抹的時(shí)候，抺刀應(yīng)和被涂抺面保持適當(dāng)?shù)慕嵌?，并且要沿尖角的銳角方向照適當(dāng)?shù)乃俣扰c力度推抺，使涂料沿物體表面逐漸涂敷，令空氣在涂抺中不斷從界面間推擠出來。

玻璃鱗片膠泥在生產(chǎn)的過程中，很多廠家會(huì)考慮進(jìn)行怎樣的生產(chǎn)工藝，才能產(chǎn)品的質(zhì)量，由于產(chǎn)品在質(zhì)量方面是有特殊要求的，所以廠家也需要在進(jìn)行產(chǎn)品生產(chǎn)過程中對(duì)質(zhì)量方面進(jìn)行嚴(yán)格的把關(guān)，對(duì)于每一個(gè)環(huán)節(jié)都應(yīng)該進(jìn)行質(zhì)量檢測(cè)，確保不會(huì)由于一個(gè)環(huán)節(jié)的失誤，而導(dǎo)致整個(gè)產(chǎn)品的質(zhì)量出現(xiàn)了一些問題。比較多的考慮質(zhì)量，才能夠在市場(chǎng)上占有一定的優(yōu)勢(shì)。
