1、，在水閘門安裝前，確定好水流的方向，之后校正水閘門底橫框上平面的正確高度地點，為減少防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進水閘門底橫框槽內，造成水閘門不可下降到相應地址，影響止水效果。水閘門底橫框上平面多于河底平面0.5米為宜。

2、水閘門安裝前，需要檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊。

3、再檢查，兩側立閘框和上、下橫閘框連接處的四周圍止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周圍止水面調整在同一水平面內，再擰緊。

4、水閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，水閘門在上下閘框上安裝了壓板卡鐵，兩側立閘框的斜鐵上普遍增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響水閘門啟閉。

5、水閘門廠家提醒：水閘門安裝的步驟中，應***就位安裝，不允許閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。

呼和浩特0.5米 0.5米平面弧形鑄鐵閘門 雙向止水鑄鐵閘門門板

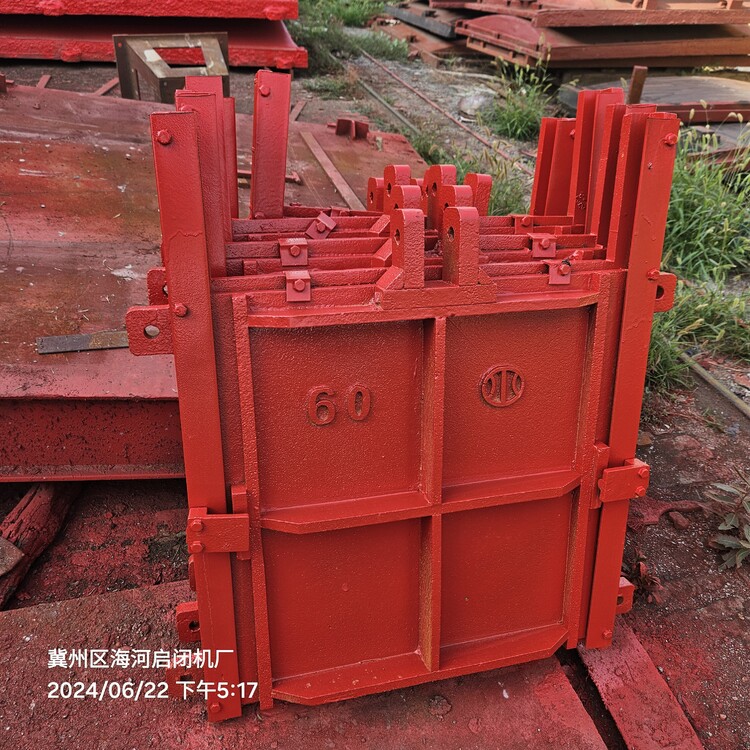

鑄鐵閘門的各個部位詳解

（1）雙向止水鑄鐵閘門門板

1、門板應整體鑄造，閘孔在400mm及其以上時應設置***肋。

2、門板應按*工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5,撓度應不大于構件長度的1/1500。

3、門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

4、閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

（2）鑄鐵閘門門框

1、門框應整體鑄造，在*工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

2、門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

3、對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

4、法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表1的.

5、墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB?4216.9及GB?4216.10規定。

6、墻式閘門與墻面接合的門框表面，應保持平整。

7、門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。

（3）鑄鐵閘門導軌

1、導軌應按*工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到*位置時，其導軌的***應門板的水平中心線。

2、導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。

（4）鑄鐵閘門密封座

1、密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm。密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

2、密封座的板厚，應符合表2規定。

3、吊耳或吊塊螺母。

4、門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在*工作水頭啟閉時，其拉伸、壓縮和剪切強度和安全系數不小于5吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。

（5）鑄鐵閘門閘門孔口規格

板厚≤700≥6>700-1100?≥8>1100-2000≥12>2000-3000≥14

注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。

吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。

雙向止水鑄鐵閘門傳動螺桿

傳動用螺桿應按*工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數不小于5，螺桿的柔度不大于200。

（6）鑄鐵閘門楔緊裝置

1、在閘門二側設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2μm。2.7.2楔緊件用螺釘(螺柱)分別固定在門板及門框上。

2.銷軸與螺釘、螺栓等緊固件所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按*開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數應不小于5.
