公用工程條件

電源:220VAC <3000W 50Hz 用于分析儀表和系統，由不間斷電源供電(前端好配備穩壓器)；
蒸汽源：壓力>0.4MPa,溫度>140℃

主要技術性能
?測量組分： O2（氧氣）
?測量量程：O2:0-2.00%Vol
?測量精度：≤±1%FS
?重復性誤差：Cv≤±0.1%
?輸出波動：≤±0.1%FS
?響應時間： T90≤1s（傳感器）
?輸出信號： 4～20mA 500Ω
?系統的滯后時間：T90≦10S
?樣氣溫度：≦50℃內
?環境溫度：5～45℃
?電源：220±22VAC；50±0.5Hz

供貨清單
序號 名稱 名稱（明細） 制造單位 數量
1 分析單元 IIC隔爆激光氣體分析儀
（O2：0-2%Vol） 卓宇佳創 1臺
2 采樣單元 蒸汽反吹采樣探頭（含電動三通球閥） 卓宇佳創 1套
10mm一體防爆伴熱管 20米
3 電氣單元 IIC防爆電氣控制箱
（含7寸顯示器/PLC等） 卓宇佳創 1臺
5 預處理單元
JC-1800EX 洗滌罐 卓宇佳創 2套
復合過濾器 卓宇佳創 2套
儲水罐 卓宇佳創 1套
放散閥 卓宇佳創 1只
膜式過濾器 卓宇佳創 1只
防爆三通電動球閥 國內 1只
樣標三通切換閥 卓宇佳創 1只
樣氣轉子流量計 卓宇佳創 1只

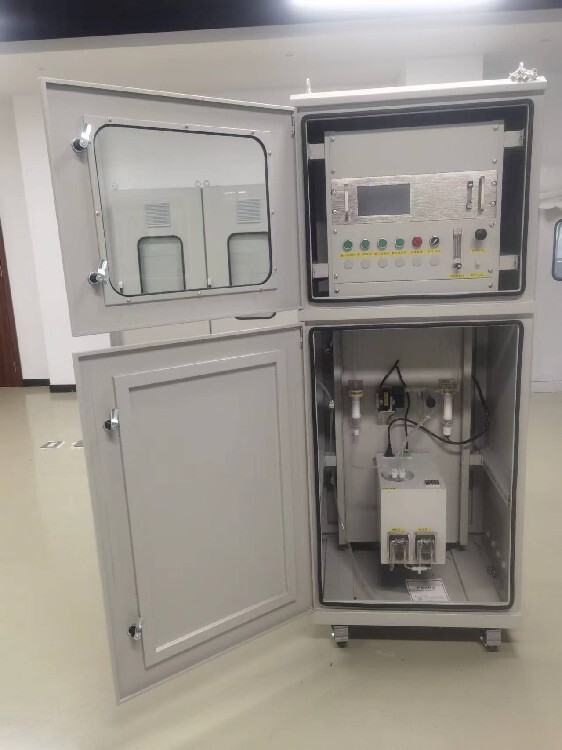

6 系統成套柜 H1800*W1000*D500mm 國內配套 1套
7 標校單元 標氣 2瓶 1套
8 標氣減壓閥 黃銅 國內配套 1只
9 安裝附件 電纜、直連、接頭、氣管等 卓宇佳創 1批
10 文件資料 合格證、說明書等 卓宇佳創 1批

相比較激光氧傳感器的測量準確迅速，電化學氧傳感器響應速度偏低，對預處理設計要求非常高，對及時維護預處理要求相當高。

系統優勢：
1、多級過濾蒸汽反吹采樣器，不堵塞，濾芯過濾+固態顆粒吸附阻截焦油物質
2、簡潔預處理裝置，4級過濾，維護周期長，人工維護量低，更換濾芯一體化
3、TDLAS長光程激光氧氣傳感器，測出來準確，響應迅速
4、無需復雜預處理，無電子冷凝器、蠕動泵等運動部件，全系統唯運動部件為電動三通球閥與采樣泵
5、濾芯一體化設計，即時更換

可組合式預處理裝置，依據現場工況不同，可增加或取消蒸汽反吹，增加洗滌器與過濾裝置。
量程：0-5%Vol
原理：TDLAS激光
精度：<±1%FS
分辨率0.01%Vol
漂移：<±1%FS長期
標定周期：6個月或1年
濾芯更換周期：1個月以上
