分析儀器的設計、制造和安裝施工，有關技術文件和圖紙，遵循下列標準規范。
● GBJ 16-87 建筑設計防火規范
● GB 5001-92 石油化工企業設計防火規范
● GBJ 235-82 工業管道工程施工及驗收規范（金屬管道篇）
● GBJ 236-82 現場設備、工業管道焊接工程施工及驗收規范
● GBJ 232-82 電氣安裝工程施工及驗收規范
● GBJ 93-86 工業自動化儀表工程施工及驗收規范
● HGJ 229-83 化工設備、管道防腐蝕工程施工及驗收規范
● SHJ 22-90 石油化工企業設備與管道涂料防腐蝕設計及施工規范
● SHJ 501-85 石油化工劇毒、易燃、可燃介質管道施工及驗收規范
● HG 20509-2000 儀表供電設計規定
● HG 20510-2000 儀表供氣設計規定
● HG 20516-2000 自動分析器室設計規定
● GB12519-90 分析儀器通用技術條件
● GB11606.1~.17-89 分析儀器環境試驗方法
● EEMUA 38 在線分析儀系統的設計和安裝
● SH 3006石油化工控制室和自動分析室設計規范
● SH 3019石油化工儀表配管、配線設計規范
● SH 3081石油化工儀表接地規范
● SH 3063石油化工企業可燃?xì)怏w檢測報警設計規范

公用工程條件

電源:220VAC <3000W 50Hz 用于分析儀表和系統，由不間斷電源供電(前端好配備穩壓器)；
蒸汽源：壓力>0.4MPa,溫度>140℃

樣品組成和測量范圍
安裝位置 電捕前/后
用途 過程氣體在線分析
采樣點設備或管道號
工藝管道尺寸
樣品狀態 氣態
操作條件
工況
操作壓力： MPa 微壓
操作溫度： ℃ 常溫
操作濕度 有
粉塵含量 mg/Nm3 有
動力粘度
主要介質組份
可燃?xì)?大量
O2 0-5%
粉塵 有
水等 有
腐蝕性氣體 有
分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光TDLAS
分析組分 O2（氧氣）
測量范圍 O2：0-2.00%Vol
輸出信號 4~20mA
報警裝置 可選外掛聲光報警器
電 源 220VAC 50 Hz 功率<3000W
預處理裝置 卓宇佳創配套
顯示屏 7寸 觸摸操作

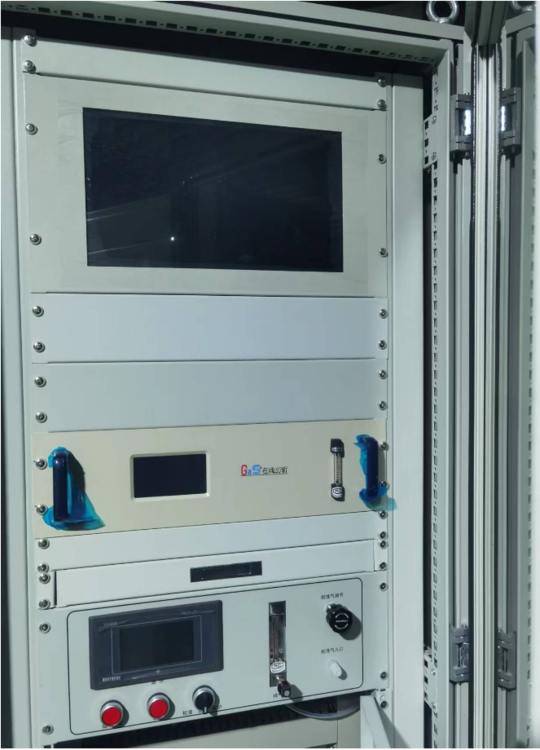

機柜 戶外碳鋼箱 H1800*W1000*D500mm

系統運行流程
系統上電后，等待一體伴熱管加熱溫度穩定后，將電氣控制箱三擋開關切換至自動運行，

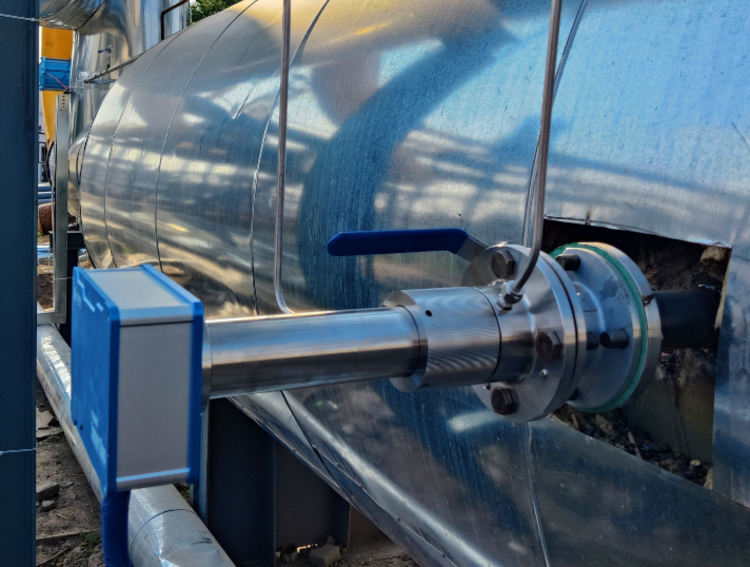

此時樣氣在抽氣泵抽取作用下，先經過兩級過濾的采樣探頭，隨后樣氣通過一體伴熱管輸送至預處理單元，再通過洗滌罐與兩級復合除焦過濾器后，樣氣通過采樣泵轉化為正壓輸送，此時樣氣分為兩路，一路放散，另一路經過精密過濾與轉子流量計后進入激光氧分析儀，分析尾氣放空；采樣時間到后，系統自動將三通電動球閥切換至反吹狀態，此時利用蒸汽對采樣探頭進行吹掃。

用戶配套服務
1、供電電源及電纜：220V AC 50HZ 阻燃三芯屏蔽電纜，線徑≧2.5mm2。
2、信號電纜：用于與DCS的信號連接，不小于2*1.0 mm2
3、北方地區天氣寒冷建議現場用戶設分析小屋防止設備冰凍和雨淋，設備戶外放置時請確保環境溫度穩定，避免因早晚溫差較大導致冷凝水造成設備故障。
4、蒸汽源：蒸汽壓力>0.4MPa,蒸汽溫度>140℃。

可組合式預處理裝置，依據現場工況不同，可增加或取消蒸汽反吹，增加洗滌器與過濾裝置。
量程：0-5%Vol
原理：TDLAS激光
精度：<±1%FS
分辨率0.01%Vol
漂移：<±1%FS長期
標定周期：6個月或1年
濾芯更換周期：1個月以上
