漆膜脫落的原因

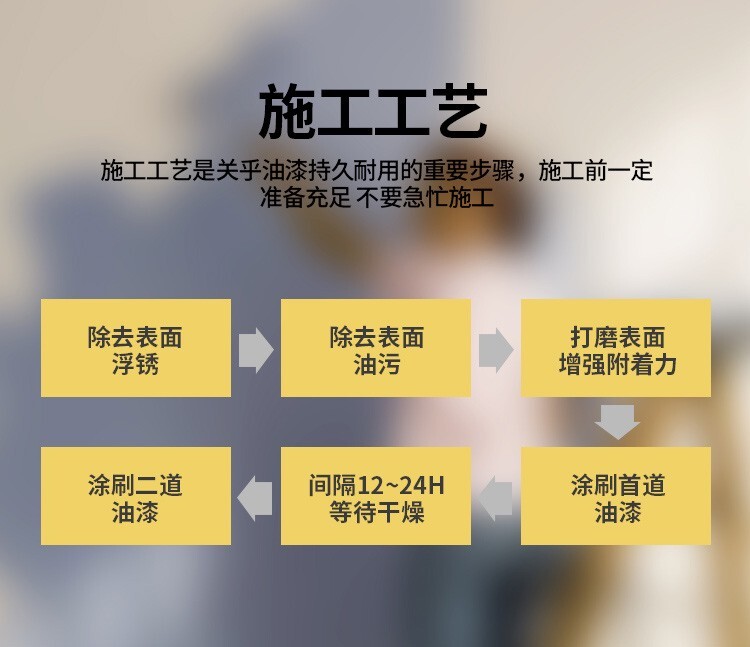

層間脫落現(xiàn)象主要是環(huán)境因素影響如濕度高，溫度低導(dǎo)致環(huán)氧底涂固化不完全，覆蓋有機硅以后肯定脫落，另外環(huán)氧底涂放置時間超過有效的覆涂時間，進行表面粗糙處理或者丙酮擦洗表面，干燥后再進行有機硅覆涂施工。筆者建議去除脫落層涂膜，打磨環(huán)氧底涂表面，選擇低濕度溫度稍微高一些的情況下進行涂刷，特別是冬季由于工期緊張，等到9點以后太陽照射良好并且表面無露珠的狀況下施工，這些在底涂充分干燥情況下進行，否則依然脫落，檢驗環(huán)氧底漆的固化程度可以用鐵定劃刻涂膜表面，發(fā)現(xiàn)痕跡發(fā)白，手感比較脆性就可以了。

有機硅附著力
如果說采用噴砂處理達(dá)到Sa2.5級以上可以采用有機硅底漆。因為有色金表面涂裝底漆，大部分是指在鍍鋅板等較薄表面要求比較多，如表面涂刷表面色、標(biāo)志色。采用金屬表面處理只有清潔度的要求，沒有粗糙度要求。所以只能采用底漆具有與有色金屬表面進行反應(yīng)，形成較好的化學(xué)轉(zhuǎn)化膜，這樣底漆具有較好的附著力。如果不銹鋼表面采用噴砂能夠獲得較好的粗糙度，采用有機硅底漆涂裝沒有問題。

產(chǎn)品名稱 硅烷/硅氧烷
主要組分 硅烷/硅氧烷
外觀 無色，輕度混濁，白色乳液
活性物質(zhì)含量 ，50％
25℃下密度 1.05g/cm3
25℃下粘度 20 mm2/s
PH值 8
閃點 38℃
儲存期 12個月
