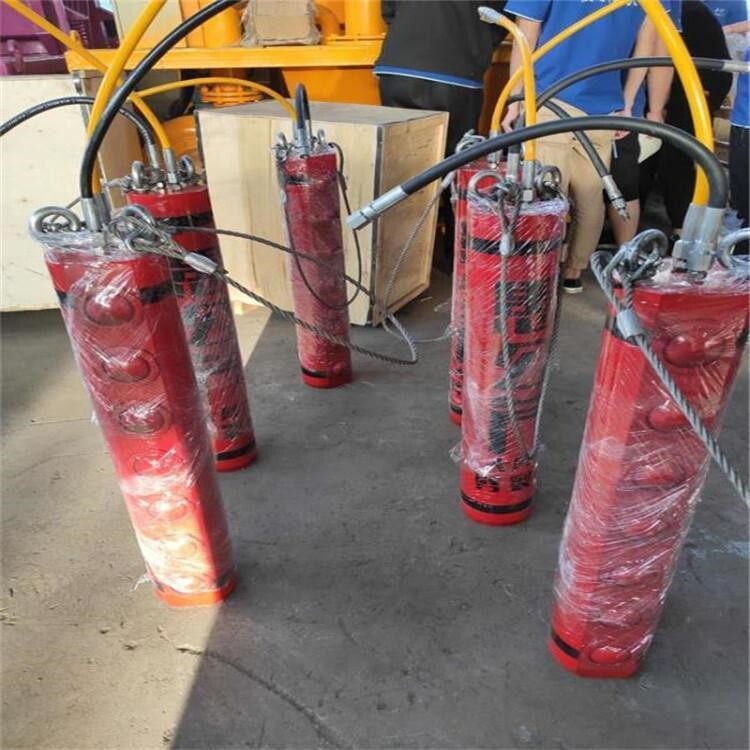

愚公斧液壓劈裂棒油管介紹

在所有液壓設備當中，液壓油管是整個液壓系統工作的交通要塞，它負責傳送液壓油，抗壓強度要求。液壓油管質量不過關會出現爆管事故，對工人師傅可能造成人身傷害，存在一定的安全隱患。劣質液壓油管我們應該排斥。愚公斧所使用的高壓油管，抗壓值350mp，而愚公斧劈裂棒只需要120mp。油管主要由內膠層、中膠層、2、4、6層鋼絲纏繞層、外膠層組成。內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲（ф0.3-2.0增強層）層是骨架材料起增強作用。每根高壓油管出廠都要經過爆破檢測。經檢驗合格，方才投入市場。安全系數高，可放心使用。

液壓致裂機器的應用領域：

1、礦山石材的開采：花崗巖、大理石、砂巖、石灰?guī)r等。

2、金屬礦，非金屬礦、煤礦的開采。

3、大塊石料的開采：可實現幾千立方米的一塊荒料的二次破裂；

4、大塊荒料的分割：可實現1立方米以下的荒料的）

5、大塊廢石，死角，障礙，平整場地等。

為解決上述問題,本文著力于研究巖石自動化開采方法,設計出一款用于開采巖石的一車多載式巖石劈裂機,

(3)根據對整機的把握,論文把一車多載式巖石劈裂機分成了:防側翻的車架系統,劈裂機的自動定位機構,劈裂機的間距自動調節機構,劈裂機總機的設計四個大的立機構,分別進行了具體的設計研究;針對每個立的機構,從這個機構的特點以及要實現的功能,然后從原理到結構進行具體的設計計算,并對每個機構提出了多個方案,經過對比分析,終確定一個合適的結構,后再對結構進行了有限元分析,包括受力情況,結構變形情況等,終設計出一個合理的立機構.

巖石液壓劈裂機的靜音劈裂器,包括:分裂槍,連接環,中楔塊,側楔塊,楔塊,第二楔塊,第三楔塊,第四楔塊,切齒;所述分裂槍的底部設置有中楔塊及側楔塊,且側楔塊設置在中楔塊的外側;所述中楔塊及側楔塊均通過連接環與分裂槍相連接,且連接環通過螺栓固定在分裂槍的底部;所述側楔塊由楔塊,第二楔塊,第三楔塊及第四楔塊組成,且第三楔塊及第四楔塊的外側表面均焊接有切齒;本實用新型具有結構合理,巖石劈裂的時間短,工作,液壓系統負擔小,使用壽命長等優點,從而有效的解決了新型在背景技術一項中提出的問題和不足.

硬巖隧道非爆破開挖分塊方法及施工方法,其運用鉆孔取芯技術,沿隧道開挖輪廓線打設互相咬合切割的周邊孔,以便在隧道掌子面周邊形成孔壁狀開挖臨空面;其運用液壓劈裂機劈裂技術,并利用巖石的抗拉強度和抗剪強度遠比抗壓強度小的特性,行隧道掌子面開挖分塊,在每一個開挖分塊中,同步劈裂開挖的劈裂面不超過兩個,且兩個劈裂面呈大角度的鈍角相交,并包含至少一個垂直于掌子面的開挖臨空面,再采用先下面后上面,先周邊后中間的開挖施工順序,利用較小的劈裂力沿劈裂面進行掌子面的巖石拉裂和剪切分割的劈裂開挖;本發明能消除硬巖開挖施工中的振動,噪音和粉塵的不利影響,可提高隧道洞碴作為建筑石材的利用率.

一種用于礦山爆破用的預先開鑿液壓劈裂機,包括主體外殼、一號保護擋板和二號保護擋板；所述主體外殼的底部外側還固定設置有一個磁性擋板卡座。保護擋板的設置,有利于使用的方便性,使用本裝置時,將一號保護擋板安裝在磁性擋板卡座的另一側,且使一號保護擋板凸塊嵌入到二號保護擋板一側的凹槽中,這時一號保護擋板凸塊的頂部和底部的半球形凸起會和二號保護擋板一側的凹槽中的半球形凹槽相嵌合,使保護擋板連接更加牢固,在進行劈裂時從巖石縫中崩裂出的小碎石和細沙會被一號保護擋板和二號保護擋板阻擋,避免對工作人員的身體造成傷害,并且可以通過保護擋板上的鋼化玻璃窗觀察工作狀況,使用更加方便。

一種用于礦山爆破用的預先開鑿液壓劈裂機，其特征在于：該用于礦山爆破用的預先開鑿液壓劈裂機包括主握把、握把連接桿、進油嘴、液壓油腔、活塞、主體外殼、活塞桿、頂塊、一號保護擋板、彈簧固定螺鈕、彈簧、劈裂塊、磁性擋板卡座、磁性擋板卡塊、輔助握把、鋼化玻璃窗、二號保護擋板、一號保護擋板凸塊和液壓管；所述主體外殼的頂部通過握把連接桿固定安裝有一個主握把；所述主體外殼的頂部還嵌入安裝有一個進油嘴，且進油嘴的頂部一側固定設置有一根液壓管；所述主體外殼的頂部?jī)?nèi)側固定設置有一個液壓油腔；所述液壓油腔的內側活動設置有一個活塞；所述活塞的底部固定設置有一根活塞桿；所述活塞桿的底部延伸到主體外殼的底部?jī)?nèi)側；所述主體外殼的外部一側固定安裝有一個輔助握把；所述主體外殼的底部?jī)蓚?cè)通過轉軸活動對稱安裝有兩個劈裂塊；所述主體外殼的底部?jī)蓚?cè)還通過彈簧固定螺鈕固定對稱安裝有兩個彈簧，且彈簧的底部與劈裂塊的頂部外側相連接；所述活塞桿的底部固定安裝有一根頂塊，且頂塊的底部嵌入到兩個劈裂塊的內側；所述主體外殼的底部外側還固定設置有一個磁性擋板卡座；所述磁性擋板卡座的外側通過兩個磁性擋板卡塊固定安裝有一個一號保護擋板和二號保護擋板。

一種巖石劈裂機的機頭結構,機頭結構包括液壓油缸和連接段,液壓油缸的末端與連接段連接,液壓油缸內設有一活塞桿,活塞桿伸入連接段內與一中間楔塊連接,中間楔塊與活塞桿連接的一端的寬度大于其另一端的寬度,機頭結構還包括一側楔塊安裝座,側楔塊安裝座與連接段的末端螺紋連接,側楔塊安裝座上活動安裝有兩個側楔塊,中間楔塊插設在兩塊側楔塊之間.該巖石劈裂機的機頭結構需要更換側楔塊時,拆裝維護操作方便,維護成本低.
